電子ペーパーとLEDボタンで出荷指示、無線でデータ更新

LEDピッキング電子ラベル

Newton LED Picking Label

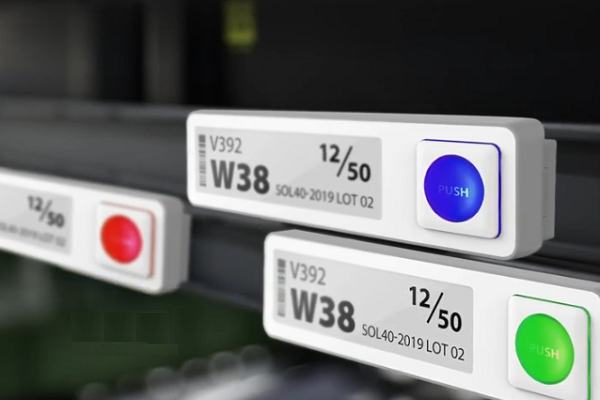

LEDピッキング電子ラベルは、大きなLED付押しボタンを装備し、無線によってリアルタイムに表示更新できる電子表示器です。表示部には視認性の高いE-ink社の4.3インチ電子ペーパーを採用、品名、型名、棚番、数量などを綺麗に表示できます。押ボタンは、3つのプログラムが可能で、LEDは、7色のマルチカラーです。バッテリは、一日2回更新、100回LED点滅した場合、約5年間使用できます。



 SoluMロゴ

電子ペーパー NFC 無線通信 防塵・防滴
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

電子ペーパーによる高い視認性

表示部には、視認性の高いE-ink社の電子ペーパーを採用しており、文字、数字に限らずイラストや写真等を綺麗に表示しますので、棚札としても使用できます。画面サイズは、4.3インチで、表示色は、黒色/白色の他に赤色にも対応しています。赤色は、注意表示、緊急表示、出荷数表示など強調したいときに便利です。

大きなLED押しボタン

操作し易い大きなLED押しボタンでピッキングの確認ができます。7色マルチカラーLEDを搭載していますので、作業者毎に色を変えたり、ピッキング工程で色を変えることができます。また、従来のNewton ESLと同様に、側面に押しボタンを2個装備していますので、画面切替やホストとの連絡が可能です。

LEDピッキングカラー

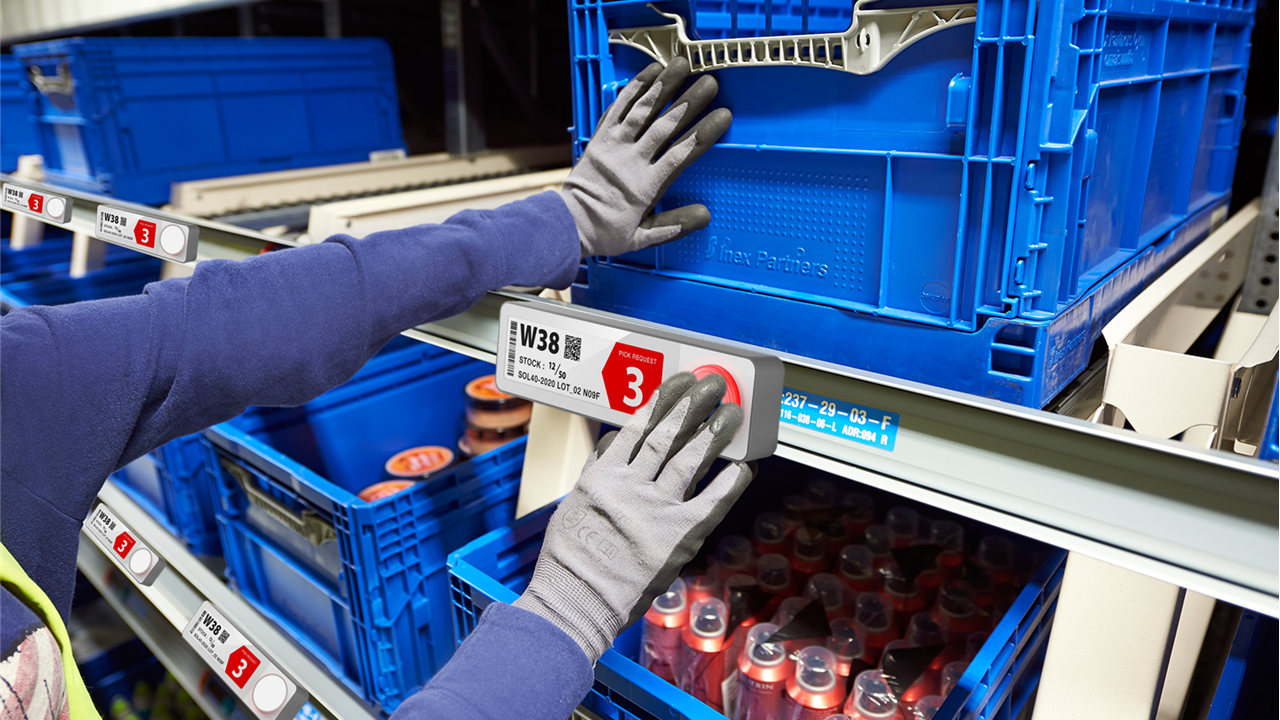

LEDでピッキング指示

LEDピッキング電子ラベルのLEDボタンを点滅させ、作業者にピッキングする棚の場所を指示します。作業者は、表示された数量を棚から取り出し、LEDボタンを押してLEDを消します。LEDは、7色表示できますので、作業者を色分けすることにより、同じエリアで複数の作業者がピッキングできます。また、出荷先毎に複数の製品をピッキングする場合、最後から一つ前の表示を黄色に、最後の表示を赤色にすることにより、作業者に完了を知らせることができます。

LEDピッキング

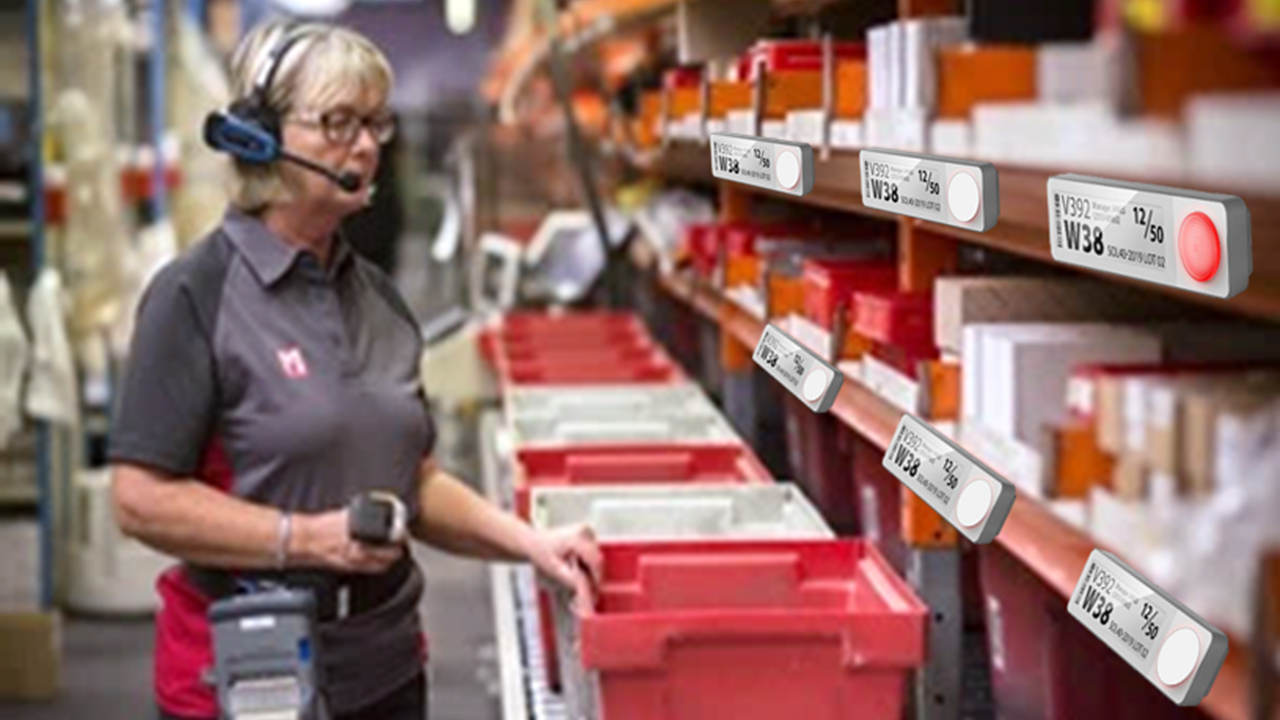

音声ピッキングとLEDピッキング

音声ピッキングでは、音声により棚番や数量が指示され、チェックデジットを発音したり、バーコードスキャンで棚を確認します。一方、LEDピッキングでは、LEDと表示器で指示され、LEDの消灯で棚を確認します。

音声は、表示器を棚に取付する必要がありませんので、投資額を押さえてることができ、広いエリアでのピッキングに適しています。LEDピッキングは、狭いエリアで集中してピッキングするのに適しています。

音声ピッキングとLEDピッキングを組み合わせることにより、音声で指示し、LEDで確認ができますので、より効率の良いピッキングが可能になります。

LEDピッキング

NFC対応

NFC機能を搭載していますので、製品情報ページへのリンクや製品情報との紐づけなど、モバイルの活用が広がります。スマホでNFCのIDを取得し、データをWiFiでサーバに送信することにより、現場で表示変更ができます。

高速通信、通信距離半径30m

Newton LEDピッキング電子ラベルは、2.4GHz帯の特定小電力無線通信を使用していますので、ゲートウェイから半径30mの通信が可能です。1台で広いエリアをカバーし、電子ラベルを50,000台まで管理できます。複数台のゲートウェイをLANでネットワーク化することにより、更に広い範囲をカバーできます。60以上のRFチャネルをサポートしているため、WiFiとの干渉の問題は殆どありません。

Newton ゲートウェイ

電池寿命5年

バッテリは、どこでも入手できる単三電池を4本使用していますので、ユーザで交換が可能です。電池寿命は、サーバで管理できますので、計画的に交換することができます。一日に2回の表示更新と100回の点滅の場合、電池寿命は約5年です。

取付工事、棚変更が容易

無線通信ですので、LEDピッキング電子ラベルを棚に取り付けるだけ、配線が不要です。したがって、設置工事や棚変更が簡単です。ゲートウェイは、電波テストをしたうえで最適な場所に設置してください。

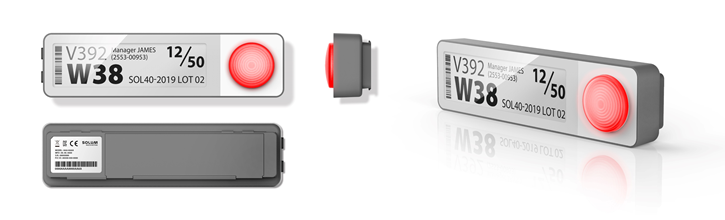

LEDピッキングESL 外観



Newton Picking ESLトライアルキット

アイニックスが提供する電子棚札(電子ラベル)Newton ESL の機能を手軽に体験できるキットです。ESLの利用を想定した業務での導入効果測定やイメージ構築に最適です。外部制御のためにREST APIを用意しており、他システムとの連携は、API制御またはCSVファイルでのデータ連携が可能です。購入後、必要な枚数のESLを追加購入が可能ですので、本格導入にそのまま移行することができます。ハードウェアの購入と合わせて、1年間の導入サポートサービスもセットされています。

システム構成

  • Newton Pickinh ESL 4.3 インチ (黒白赤) 8 個
  • Newton Gateway 1台
  • Newton Aims サーバソフトウェア 1本
  • API ガイド
  • 導入サポートサービス 1年間





LEDシーケンスピッキング

1オーダで複数アイテムをピッキングするときに、通常ピッキングを白色LED、ラストワンのピッキングを黄色LED、最後のピッキングを緑色LEDにすることにより、作業者にオーダが終了したことを知らせることができます。





システム構成

システム構成



高度な機能を持つサーバシステムAIMS

電子ラベルNewton ESLは、高度情報管理システムAIMS (Advanced Information Management System)で制御、管理、および監視されます。AIMSは、ローカルのみならず、センターサーバやクラウドのプラットフォームで動作します。AIMSを使用すると、お客様はNewton ESLを最大限に活用できるため、ビジネスの生産性が向上し、投資収益率を最大化できます。AIMSを購入後、1年以降も継続して使用する場合は、使用を終了するまでの期間、年間保守契約が必要です。

Newton AIMS Server

システムを監視できるダシュボード

Newton ESLのパフォーマンスを向上させるには、如何に便利な管理ソフトが提供されるかが重要です。AIMSのニュートンダッシュボードは、Webベースの監視システムで、コマンドの進行状況、バッテリのステータス、RF信号強度など、すべての電子ラベルシステムの詳細を監視できます。

Newton ダッシュボード

簡単に画面デザインできるレイアウトデザイナ

AIMSは、簡単でユーザフレンドリーなレイアウトデザインツールを提供します。このツールを使用すると、販売する製品や店舗のイメージに合わせてNewton ESLの画面を簡単にデザインすることができます。Newton ESLは、7画面を保存できます。

Newton レイアウトデザイナ

外部システムとデータ連携

AIMSのモジュールアーキテクチャは、APIを介してERP, WMS, MES, MRPなど他のITソリューションと迅速かつ簡単に統合できます。例えば、外部システムからAIMSに表示データやLED点滅データを転送したり、AIMSから外部システムにボタン信号を転送したりできます。また、APIを使用せずにCSV形式でデータの受け渡しも可能です。現場から個々のNewton ESLに更新を指示する場合は、モバイルコンピュータで電子ラベルESLのバーコードまたはNFCを読み取り、WiFiを経由してAIMSにデータを送ります。



Newton System










仕 様

仕 様



基本仕様
モデル名 EL043DWWRA/AJP
サイズ 168.2(W) × 44.1(H) × 31.3(D) mm
本体色
LED 7色(赤/緑/青/黄/紫/橙/白)
ボタン LEDボタン1個、サイドボタン2個
保存ページ数 ディフォルト 3ページ、オプション 7ページ
電 池 単三電池 (AA) 4個
電池寿命 5年(2回更新&100回点滅 / 日)
使用温度範囲 0 ~ 40℃
防塵・防水 IP67
環境適合 CE, RoHS
ディスプレイ
方 式 E-ink フルグラフィック電子ペーパー
表示エリア 105.4(W) × 30.7(H)
解像度 522 × 125 ピクセル
表示密度 125 dpi
表示色 黒/白, 黒/白/赤
 通 信
通信方式 2.4GHz Gigbee
通信距離 半径 30m(Newton Gateway)
暗号化 128 bits AES
近距離通信 FeliCa NFC Type 3





ダウンロード
価格

型名および価格は、弊社営業にお問い合わせください。
