UHF帯RFIDで棚卸を効率化、省力化

RFID棚卸システム

Smile棚卸

UHF帯RFIDモバイルコンピュータを使用して、RFIDタグを読取し、高速かつ簡単に棚卸業務を効率化できます。RFIDタグのコード体系は、個別の管理番号を割り当てて管理する独自のスマイル形式と、商品コード(JANコード)単位に連番(シリアル番号)を割り当てて管理するGS1推奨のSGTIN形式に対応しています。取得したRFIDデータは、理論在庫データと照合し、差異をお知らせします。理論在庫データは、上位システムからファイル転送、RFIDタグ印刷システムからの取り込み、RFIDタグを作成したデータの取り込み、入荷時などRFIDタグを読取した履歴データの利用が可能です。



 EPC Global Gen2 、個別管理番号方式とSGTIN方式に対応

UHF帯RFID 無線LAN
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

RFIDタグで棚卸を効率化

UHF帯RFIDモバイルコンピュータを使用して、RFIDタグを読取し、高速かつ簡単に棚卸業務を効率化できます。RFIDタグは、EPC Global Gen2 class1に対応したタグであれば、すべて使用できます。読取距離は、RFIDタグの形状に依存しますが、約10mまでの長距離読取が可能です。読取速度は、最大毎秒1,300個と高速ですので、短時間での棚卸が可能です。棚卸時間は、バーコードと比較すると20分の1以下に短縮できます。棚卸精度は99%以上ですが、様々な角度から読取をすることによって100%に近づけることができます。これは、目視やバーコードによるミスを凌ぐ精度です。

理論データをRFIDデータを照合

棚卸は、理論在庫データ(棚卸マスタ)と取得したRFIDデータを照合することにより実施します。したがって、例えば在庫が100個ある製品について、100個の読取ができれば完了です。99個の読取であれば、未読か欠品があることになりますので、繰り返し読取を行い、それでも99個の場合は、これを実在庫数とします。

理論在庫データは、上位システムからファイル転送、RFIDタグ印刷システムからの取り込み、RFIDタグを作成したデータの取り込み、入荷時などRFIDタグを読取した履歴データの利用が可能です。

管理番号方式とSGTIN方式に対応

RFIDタグのコード体系は、個別の管理番号を割り当てて管理する独自のスマイル方式と、商品コード(JANコード)単位に連番(シリアル番号)を割り当てて管理するGS1推奨のSGTIN方式に対応しています。スマイル方式は、設備管理や備品管理などに適しており、SGTIN方式は、商品管理に適しています。SGTIN方式は、JANコードを使用していますので、バーコードを読み取った場合とRFIDタグを読み取った場合が、同じ商品コードになります。

Smile棚卸 メニュー

業務用モバイルを搭載したRFIDスレッドリーダ

RFIDスレッドリーダ RFR901は、業務用モバイルコンピュータを搭載できるスレッド型RFIDリーダです。RFIDリーダとモバイルデバイスは、接点で接続されますので、電波環境に影響されず安定した通信が可能です。RFR901は毎秒1300個の高速読取と約10mの長距離読取が可能です。

搭載するモバイルコンピュータHF550Xは、Android 10、Qualcomm Snapdragon™660プロセッサ(オクタコア 2.2GHz)、5.5インチの大画面、802.11a/b/g/n/ac、13MP/5MPカメラ、BLE5.0、4GB/32GBによる高い性能を持ち、1D/2Dスキャナを搭載していますので、幅広い業務に使用できます。

RFR901
RFR901+HF550X
HF550X
HF550X

棚卸マスタ(理論在庫データ)の準備

棚卸は、理論在庫にあたる棚卸マスターと読取したRFIDデータを照合し、在庫チェックを付ける作業になりますので、必ず在庫データが必要です。しかも、タグID付の在庫データでなければなりません。むしろ、タグID以外の情報は、棚卸で使用していません。棚卸マスタのデータは、次の方法で作成することができます。

① RFIDタグ書込履歴データ

RFIDタグにデータを書き込んだとき、タグ書込履歴ファイルガ作成されるので、その履歴ファイルを棚卸マスタとして使用します。RFIDタグに書き込んだタイミングでファイルが作成されますので、ファイルを統合して棚卸マスタを作成する必要があります。

②RFIDタグ読取履歴データ

RFIDタグを読み込んだとき、タグ読込履歴ファイルが作成されるので、その履歴ファイルを棚卸マスタとして使用します。RFIDタグを読み込んだタイミングでファイルが作成されますので、ファイルを統合して棚卸マスタを作成する必要があります。

③ RFIDタグ印刷データ

指定したタグIDを事前に作成し、ラベルプリンタでRFIDラベルを作成し、製品に貼付します。この印刷時に使用したファイルを棚卸マスタに使用します。タグIDの生成には、PC用のタグID生成ツールをご使用ください。

④ 事前準備データ

 お客様が上位システムや別システムでタグID付在庫データを準備して、それを棚卸マスタに使用します。

棚卸の手順

棚卸は、棚卸マスターデータを受信し、棚卸の準備をします。次に、ロケーションが設定されている場合は、ロケ選択をします。そして、RFIDリーダのトリガーボタンをおして読取を開始します。読取が完了したRFIDタグ表示は色が変わりますので、読取完了を確認することができます。最後に棚卸が完了したデータを送信します。



 Smile棚卸 マスタ受信 Smile棚卸 ロケ選択 Smile棚卸 棚卸 Smile棚卸 マスタ送信
マスタの受信 ロケ選択 棚卸の実施 マスタの送信
マスタ受信ボタンを押し、確認メッセージでYESを選択すると、現在の棚卸マスタをクリアし、新しい棚卸マスタを取込ます。 ロケーションが設定されていると、設定されているロケーション毎に分類されてロケ選択が表示されます。

トリガーを引くと存在するタグIDを受信します。
受信したタグIDは、読取済として読み取った日時がセットされ、色が変わります。
マスタ送信ボタンを押し、確認メッセージでYESを選択すると、棚卸マスタの結果ファイルを作成しサーバに送信します。
 実行するたびに、現在の棚卸結果は消去されます。

棚卸をするロケーションを選択します。

一度読取ったRFIDタグは、再度読み取ることはありません。
右上の表示条件を変更すると、未読、読取済、ロケ違い等の条件で絞り込まれ表示されます。
ファイル送信は、何度も実行することができ、その時点でも棚卸結果データを作成して送信します。

ERR(エラー)タグについて

棚卸マスタに存在しないRFIDタグは、ERRタグとして表示されます。ERRタグは、メインメニューに戻る際にクリアするかどうかを聞いてきます。クリアしなければ、棚卸結果ファイルにERRタグとして出力されます。棚卸結果ファイルに不要な場合は、ERRタグをクリアしてください。





書込、読取、検索機能



RFIDタグの書込み

RFIDタグへの書込みは、個別の管理番号方式を割り当てるスマイル方式と、商品コード(JANコード)単位に連番(シリアル番号)を割り当てて管理するGS1推奨のSGTIN形式を選択できます。スマイル方式は、設備管理や備品管理などに適しており、SGTIN方式は、商品管理に適しています。

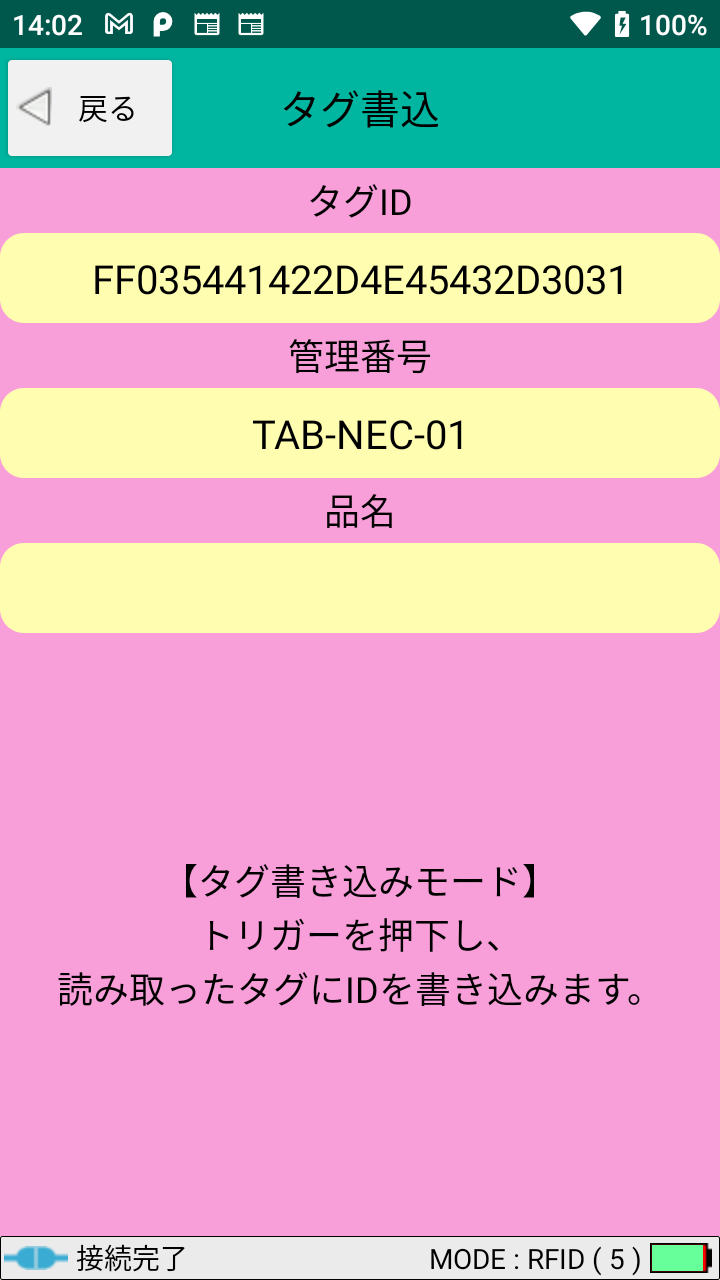

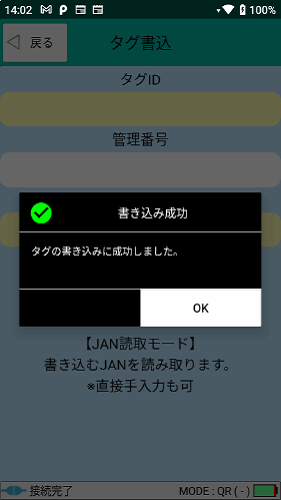

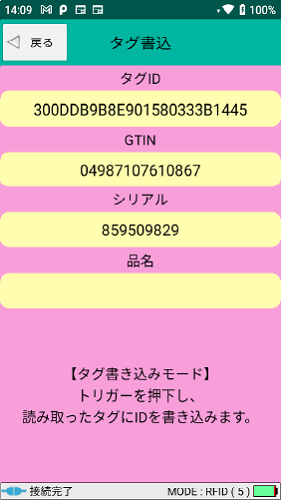

Smile棚卸 番号書込 Smile棚卸 GTIN書込 Smile棚卸 書込完了
管理番号の書込 GTINの書込 書込完了
ロケが設定されていると、設定されているロケ毎に分類されてロケ選択が表示されます。
棚卸をするロケを選択します。
トリガーを引くと存在するタグIDを受信します。
受信したタグIDは、読取済として読み取った日時がセットされ、色が変わります。
マスタ送信ボタンを押し、確認メッセージでYESを選択すると、棚卸マスタの結果ファイルを作成しサーバに送信します。
一度読取ったRFIDタグは、再度読み取ることはありません。
右上の表示条件を変更すると、未読、読取済、ロケ違い等の条件で絞り込まれ表示されます。
一度読取ったRFIDタグは、再度読み取ることはありません。
右上の表示条件を変更すると、未読、読取済、ロケ違い等の条件で絞り込まれ表示されます。
ファイル送信は、何度も実行することができ、その時点でも棚卸結果データを作成して送信します。



RFIDタグの読取

RFIDリーダのトリガーを引くとRFIDタグの読取を開始し、タグIDが画面に表示されます。



Smile棚卸 読取
  • RFIDタグをスキャンするとタグIDが表示されます。受信中の棚卸マスタにタグIDに相当する在庫が存在するときは、その在庫データも表示します。タグIDとその在庫数は、RFIDタグの形式(管理番号/SGTIN)に依存しません。
  • RFIDタグの内容は、選択されているタグ形式のよってデコードを行い表示します。読取対象のRFIDタグが選択されているタグ形式と異なる場合は、正しくデコードできないため、正しく表示されません。
  • 設定で、「確認履歴を保存する」にチェックが入っていると、タグ確認で読取ったRFIDタグは、すべて読取履歴ファイルに保存されます。読取ったRFIDタグの履歴を取りたいときに便利です。



RFIDタグの検索

 管理番号またはJANコードを入力してタグIDにエンコードします。トリガーを引いてタグIDが同じRFIDタグを検索します。



Smile棚卸 タグの検索1 Smile棚卸 GTIN書込  Smile棚卸 タグの検索3
QR CodeまたはJANコードの読取 SGTINの場合は、シリアル番号を選択 トリガーを引くとタグを検索し、電波強度を表示
管理番号またはJANコードを読取するとタグIDにエンコードしします。
管理番号またはJANコードを手入力するこもできます。
管理番号が指定されると、タグIDにエンコードします。
JANコードが指定されると、現在の棚卸マスタ内の同一GTINにシリアアル一覧が表示されるので、対象のシリアルを選択します。
トリガーを引くとエンコードしたタグIDを検索します。
タグIDが一致していれば、棚卸マスタに存在しなくとも反応します。
タグ検索は、タグIDのみで検索します。





RFIDリーダ仕様

RFIDリーダ仕様



UHF帯RFIDリーダ  RFR901

RFID 仕様
周波数帯 920MHz帯
RFID規格 ISO/IEC18000-6 TypeC
EPCglobal Class1 Gen2, V2
送信出力 1W
チップセット Impinj E710
読取速度 最大 1,300 タグ/秒
読取距離 最大 10m(環境に依存)
電気、機械仕様
キー トリガーボタン
3ボタン(モード切替、Power、Bluetooth)
通 知 ブザー、LED 5個
インターフェイス Bluetooth 5.0、ホストコネクタ 10ピン
ホストインターフェイス HF550X
バッテリ 3.6V、5,000 mAh / 交換可能
BOS Power Mnager対応、ホットスワップ対応
使用温度範囲 -20℃~+60℃
保存温度範囲 -40℃~+70℃
湿度範囲 5%~95%(非結露)
防塵・防滴 IP54
外形寸法 133.6(H) x 85.4 (W) x 144.5(L) mm
重量 353 g (バッテリ含む)





業務用モバイルコンピュータ HF550X

HF550X 基本性能
CPU クアルコム Snapdragon 2.2GHz Octa core SD660プロセッサ
OS Android 10、Android 14までアップグレード可能
メモリ 4GB RAM、32GB Flash (UFS)
機械的仕様
サイズ 154.4 x 74.8 x 11.7 mm
重 量 205 g (RFIDモジュール除く)
ディスプレイ 5.45 インチカラーディスプレイ TFT-IPS、HD+(1440x720ピクセル)
タッチパネル 静電容量マルチタッチ、スタイラス、グローブ、ウェット
バックライト LEDバックライト
電 源 ユーザ交換可能、リチウムイオン電池 3.8V / 4,000 mAh
BOS パワーマネージャ、ホットスワップ、急速充電対応 (90%充電時間 2時間以下)
拡張スロット Micro SD 最大128 GB
SIM/SAM ハイブリッド デュアル SIMスロット
インターフェイス USB Type C (USB 2.0)
10ピン ドッキングコネクタ
通 知 オーディオトーン、マルチカラーLED、バイブレーション
キー、ボタン パワーボタン、ボリュームボタン、Home/Back/Menuボタン、PTTボタン
音声、オーディオ 高品質デュアルスピーカ 2W、デュアルノイズキャンセルマイク、3.5mm ヘッドセットジャック
ネットワーク
GPS A-GPS(アシストGPS)
WAN IEEE802.11 a/b/g/n/ac
Bluetooth Bluetooth V5.0,  BLE class 2
データ収集
カメラ フロントカメラ 13MP、オートフォーカス、LEDフラッシュ
リアカメラ 5MP
バーコード 高解像度二次元イメージャ Zebra SE4100
センサー 外乱光センサー、近接センサー、加速度センサー、Eコンパス、ジャイロ、気圧
環境仕様
使用温度 -10℃~50℃
保存温度 -30℃~70℃
使用湿度 95% 非結露
防塵・防滴 IP54 (WiFi)、IP67 (WWAN)
耐落下衝撃性 耐落下衝撃 1.2 m (MIL-STD-810G)





ダウンロード
価格
品 名 型 番 標準価格(税別) ネット価格(税別)

RFID棚卸ソフトウェア「Smile棚卸」

RFIDリーダ RFR901、モバイルコンピュータ HF550Xは別売。

Smile棚卸 オープン価格 お問合せ下さい

RFIDリーダ

RFID 920MHz、出力 1W、読取距離 10m、
読取速度 1,300タグ/秒

RFR901 オープン価格 お問合せ下さい

業務用モバイルコンピュータ

Android 10、クアルコム Snapdragon 2.2GHz
Octa core SD660プロセッサ、2Dイメージャ搭載

HF550X オープン価格 お問合せ下さい
