コンパクト・軽量ながら豊富な機能と耐久性、アプリ付
OPH-5000i
OPH-5000iは、わずか120gでポケットサイズの小型ハンディターミナルです。入荷業務、出荷業務、棚卸業務、データ照合、バーコードチェックのアプリケーションがプレインストールされていますので、購入してすぐに使用できます。
1.8インチのTFTカラー液晶は、128×160ピクセルの高い解像度により見やすくなっています。また、２次元イメージャは、液晶画面など高い読取性能を提供する共に、文字読取（OCR）にも対応しています。
WiFi、Bluetooth、USBを標準サポート、高速データ通信が可能です。NFCタグを搭載していますので、Bluetooth接続のペアリングが簡単です。更に、MFiをサポートしてますので、iOSとシリアル通信が可能です。
防塵防滴仕様 IP54と1.5ｍの落下強度、そして、クレードルによる無接点充電により高い耐久性を提供します。
特長

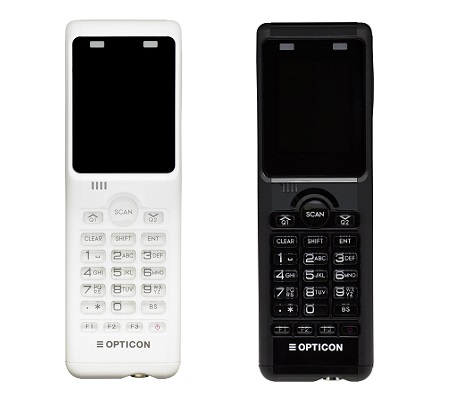

コンパクト、軽量、アプリケーション搭載
OPH-5000iは、わずか120gでポケットサイズの小型ハンディターミナルです。入荷業務、出荷業務、棚卸業務、データ照合、バーコードチェックのアプリケーションがプレインストールされていますので、購入してすぐに使用できます。もちろんSDKを使用してアプリケーション開発することもできます。
見やすい高解像度カラー液晶
1.8インチのTFTカラー液晶は見やすく、128×160ピクセルの高い解像度により多くの情報を表示できます。バックライトは 輝度調整可能な白色LEDで、12ドットフォント・16ドットフォント・24ドットフォントが使用できます。

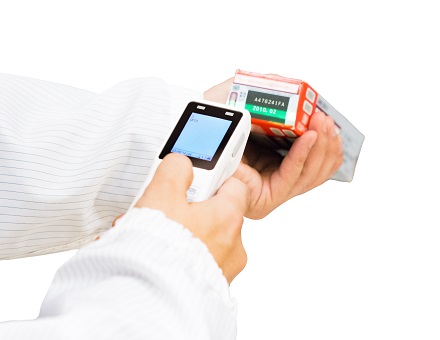

優れたバーコード読取性能
高性能2次元イメージャを標準搭載、シンボルの向きに関係なく素早く読取ることができますので高い生産性を実現します。また、100フレーム/秒の高速読取により手ブレに強く、また、暗い場所や明るい環境下、および、液晶画面でも通常と変わらない読取速度を実現します。
OCR読取も可能
書籍やパスポートなどのOCRフォントを標準サポートしました。しかも、手持ちでも高い読取率を提供します。OCR-Bフォント以外の一般フォントとしては、MS明朝とMSゴシックに有償オプションで対応可能です。
豊富なインターフェイス
無線LAN (IEEE802.11b/g/n)、Bluetooth、USBを標準搭載していますので、収集したデータをバッチ、または、リアルタイムにホストに送信できます。また、NFCタグによりBluetoothのペアリングが容易です。更に、MFiをサポートしてますので、iOSとシリアル通信が可能です。

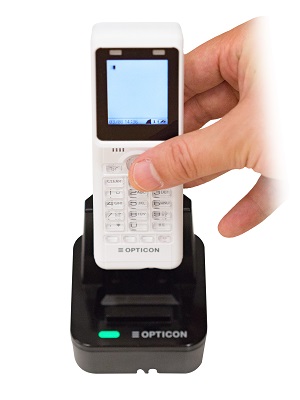

無接点充電クレードル
専用充電置台 CRD-5000は、電磁誘導による無接点充電方式ですので置くだけで充電できます。接触不良などによる思わぬ充電トラブルの心配がありません。
安心の耐久性
防塵・防滴仕様 IP54と落下耐久性 1.5ｍを持つタフな構造です。使用温度範囲 -10℃から+50℃は、厳しい環境でも使用できます。
 |

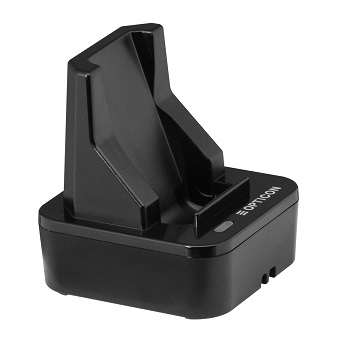

 クレードル CRD-5000 |
アプリケーション
物流・配送アプリケーション
入荷、入荷検品、ピッキング、出荷検品、棚卸、在庫管理、値札発行、配送管理
流通・小売アプリケーション
商品発注、売価変更、在庫照会、顧客情報、棚卸
製造・保守アプリケーション
生産実績、工程管理、品質管理、在庫管理、設備管理、保守点検
医療・介護アプリケーション
投薬管理、薬剤管理、患者管理(バイタル入力)、医療過誤防止
バッチモード（標準アプリケーション）
下記の標準アプリケーションがプレインストールされていますので、購入してすぐに使用できます。各業務のタイトルをお客様の運用に合わせて変更することができます。例えば、入荷業務を入庫業務にすることができます。
1. 入荷業務
商品コードと数量を入力して入荷業務を行います。商品コードは、バーコードスキャンまたはキー入力できます。入力したデータは、参照キーで参照できます。
2. 出荷業務
取引先コード、商品コード、数量を入力して出荷業務を行います。取引先コートと商品コードは、バーコードスキャナまたはキー入力できます。入力したデータは、参照キーで参照できます。
3. 棚卸業務
棚番、商品コード、数量を入力して棚卸業務を行います。棚番と商品コードは、バーコードスキャナまたはキー入力できます。入力したデータは、参照キーで参照できます。
4. 照合業務
バーコードを1：1または1：Nで照合し、合否を判定します。まず、基準になるバーコードをスキャンし、次に対象とするバーコードをスキャンします。一致した場合は照合OK画面に、不一致の場合は照合NG画面に遷移すると共に、音声で知らせます。照合開始位置を設定することにより部分照合も可能です。
5. コードチェッカ
スキャンしたバーコードの種別、桁数、データ値を表示します。
6. ファイル送信
業務を選択し、設定された通信方式（WiFiまたはBluetooth）で保存ファイルを送信します。送信している間は送信中画面になり、完了するとファイル送信正常終了画面、または、ファイル送信異常終了画面が表示されます。
7. ファイル削除
業務を選択し、保存ファイルを削除します。
8. ファイル受信
WiFiまたはBluetoothの通信方式を選択し、ホストからファイルを受信します。受信している間は受信中画面になり、完了するとファイル受信正常終了画面、または、ファイル受信異常終了画面が表示されます。
9. 端末設定
端末ID、ユーザID、ブザー音、バイブレーション、ファイル保存形式、通信方式、FTP設定、Bluetooth設定、USB設置を各設定画面で設定します。
10. バーコード読取条件設定
Code39、Codabar、WPC(JAN/UPC)、STF、ITF、Code93、Code128、GS1 Databar、PDF417、QR Code、MaxiCode、AztecCodeのシンボルの読取設定を行います。
OPNモード（データコレクタ）
データコレクタのように、読み取ったバーコードデータをPCやスマートフォンなどに送信するモードです。OPNシリーズのデータコレクタの設定用メニューバーコードをサポートしています。このモードは、工場出荷時にプリインストールされています。
仕様
| 基本仕様 | |
|---|---|
| 外形寸法 | 30.3(22)(H)×44(W)×136(D)mm |
| 重 量 | 約120g(主電池含む) |
| 筐体 | 白色、または、黒色 |
| CPU | 32bit CISC/96MHz |
| FROM | 2Mバイト + 32Kバイト（システム）、1Mバイト（アプリケーション） 128Mバイト（ストレージ） |
| SRAM | 16Mバイト |
| ディスプレイ | TFTカラー液晶ディスプレイ、1.8インチ、128×160ピクセル |
| バックライト | 白色LED、 輝度調整可能 |
| 文 字 | 12ドットフォント・16ドットフォント・24ドットフォント JIS 第一水準/第二水準,ANK |
| 表示LED | 赤緑 1箇所、青 1箇所 |
| バイブレータ | 振動モータ（強さ 3段階 調整可能) |
| ブザー |
音量調整（3段階）可能・音程調整可能 |
| キー | 数字:10個、F1～F3:3個、電源:1個、上,下,SCAN:3個、SHIFT,BS,CLEAR,小数点,ENT:5個 |
| サイドタッチセンサ | スキャン用:1個 |
| キーバックライト | 白色 |
| 通信・RTC仕様 | |
| 無線LAN | IEEE 802.11 b/g/n 準拠 |
| Bluetooth | Bluetooth規格 Ver2.1準拠、MFi |
| 内蔵NFCタグ | ISO/IEC 14443 TYPE A、TYPE B JISX6319-4 |
| USB | ・Full-Speed 12Mbps ( HID/COM/マスストレージ) ・Hi-Power Bus-powered 対応 |
| リアルタイムクロック | 年月日時分秒、月誤差 ±90秒 |
| 電源仕様 | |
| メインバッテリ | リチウムイオン 1100mAh(typ.) |
| 連続使用時間 | 20時間以上 |
| 給電方法 | 電磁誘導式無接点給電、または、micro USB |
| 動作電圧 | 4.5～5.5V |
| 消費電流 | 500mA未満(充電時) |
| 読取仕様 | |
| 読取方式 | 2次元イメージャ |
| 光源 | 照明 電球色LED、エイミング 緑色LED |
| センサ | CMOSエリアセンサ 30万画素 |
| 画像取得 | フレーム速度:100fps（最速値） |
| 分解能 | 0.17mm |
| 1次元シンボル | UPC-A/E (Add-on), EAN-13/8 (Add-on), JAN-8/13 (Add-on), Code 39, Tri-Optic, Codabar(NW-7), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, GS!-128, MSI/Plessey, UK/Plessey, TELEPEN,Matrix 2 of 5, Chinese Post Matrix 2 of 5, Code 11, Postal Code, GS1 DataBar , GS1 DataBar Limited, GS1 DataBar Expanded |
| 2次元シンボル | PDF417 , MicroPDF417 , Codablock F , QR Code , MicroQR Code , Data Matrix ( ECC 0 - 140 / ECC 200 ) , MaxiCode( Modes 2 to 5 ) , Aztec Code , Chinese-sensible code Composite GS1-128, Composite GS1 DataBar, Composite EAN, Composite UPC |
| 読取角度 | ピッチ:±65°、スキュー:±65°、チルト:360° |
| PCS | 0.2 以上 |
| 環境仕様・規格 | |
| 動作温度・湿度 | -10～50℃、20～85%RH（非結露, 非氷結） |
| 保存温度・湿度 | -20～60℃、20～85%RH（非結露, 非氷結） |
| 防塵・防滴 | IP54 準拠 |
| 落下強度 | 高さ1.5mからコンクリート床面に6面3サイクル(計18回)自由落下後、読み取りが可能なこと |
| 外乱光 | 太陽光 : 100,000 lx 以下、蛍光灯 : 10,000 lx 以下 |
| 静電気 | 非破壊 : ±15kV、非誤動作 : ±8kV |
| LED安全 | IEC 62471-1:2006 リスク免除グループ |
| 製品安全 | EN60950-1:2006 IEC60950-1:2005 |
| EMC | FCC Part 15 Subpart C, Subpart B ClassA、VCCI クラスA、EN |
| 証明規格 | CE マーキング 、 工事設計認証 (電波法)、MFiライセンス、Bluetoohマーク |
| 付属品 | AC/DCアダプタ Micro USBケーブル、ネックストラップ、QUICK START GUIDE |
| オプション | 専用充電台 CRD-5000 |
外形寸法図

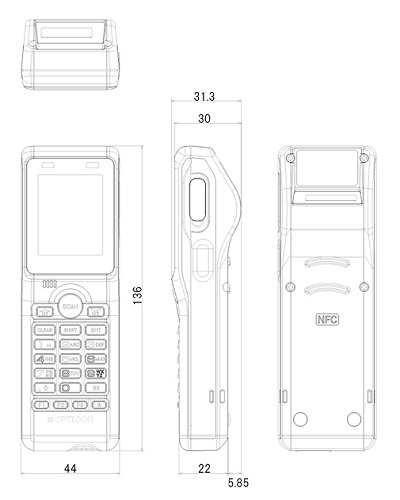

OPH-5000外形寸法図

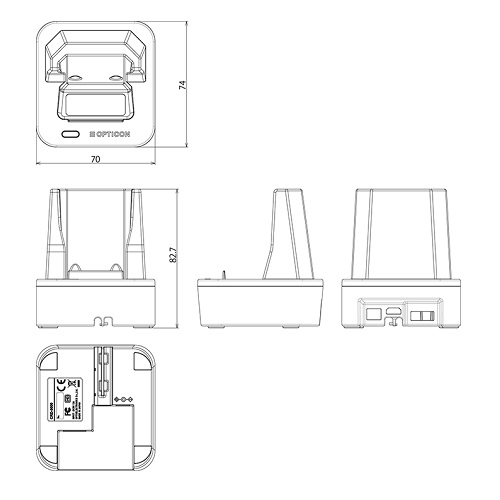

CRD-5000外形寸法図
ダウンロード項目が存在しません。
ご要望のファイルがあるかもしれませんので、弊社営業までお問い合わせください。
型名および価格は、弊社営業にお問い合わせください。
