DS9308｜アイニックス株式会社

メガピクセルイメージャ搭載、ハンドフリーとハンドヘルドで読取

2次元プロジェクションイメージャ

DS9308

ハンドフリー読取とハンドヘルド読取ができる高解像度プロジェクションイメージャです。1280 x 800ピクセルの2次元イメージャ搭載により、従来より広い読取範囲と移動読取速度を実現しています。また、スマホ等に表示されたモバイルバーコードも読取できますので、チェックアウト読取とクーポン読取を1台で済すことができます。
無償保証3年

DS9208の後継機。標準品はホワイトボディです。

お問合わせはこちらから

オンラインでのご購入または見積りはこちらから

特長

様々なサイズのシンボルを素早く読取

1280 x 800 ピクセルのCMOS高解像度イメージセンサを搭載しましたので、小さなQRコードから大きなGS1-128まで素早く読み取りできます。バーコードの分解能は0.076ｍｍ、二次元シンボルの分解能は0.127mmです。

低品質シンボルでも素早く読取

800MHzマイクロプロセッサ、高解像度メガピクセルセンサー、Zebra独自のPRZMインテリジェントイメージング技術が連携して、傷、皺、破損、歪、ラップや色あせがあるコントラストが低いシンボルはもちろん、端が欠けたシンボルでも簡単に読み取ります。カーブ状の読取窓が迷光を最小限に抑え、光沢紙に印刷されたシンボルやスマホ画面に表示されたシンボルの反射によるセンサーの誤認識を防ぎます。

シンボルを停止せずに読取

従来より最大50％速い300cm/秒の移動読取速度を実現していますので、シンボルをスキャナにかざした瞬間に読み取ることができます。またクラス最大の視野角52°x33°のため、商品を動かして「スイートスポット」を探す必要はありません。

ダイナミックな照明

LED照明は環境に動的に適応し、使用していない場合は自動的に暗くなり、シンボルをかざすと作動します。またLED照明は埋め込み式になっており、目に優しく負担をかけません。

254cm/秒の高速読取を実現

インテリジェントドキュメントキャプチャ機能は、処方箋、パスポート、小切手などのA6サイズ以下の文書を鮮明で読みやすい電子画像に変換できます。ソフトウェアの制御により照明などの問題を自動的に補正し、最適な文書の鮮明度を確保します。もうイメージスキャナを別に用意する必要がありません。

マルチスキャン機能、データ編集

MDF（マルチスキャンによるデータ書式設定）が可能ですので、1回のスキャンで複数のバーコードを読み取り、必要なデータだけを適切な順番でお使いのアプリケーションに送信できます。これからはスタッフがスキャンする前に周りのバーコードを覆い隠したりする無駄な手間がなくなります。

盗難防止タグに対応

チェックポイントEAS（電子商品監視機器）に対応していますので、シンボルを読み取るだけでEASタグを解除。POSのステップを1つなくしてレジ作業をスピードアップできます。

マルチポジションベース

柔軟性に優れたラチェットベースは15°後方から45°前方までの4つのポジションを選べます。摩擦のない構造のため摩耗によるガタがなく、毎日の業務で便利な配置に変更できる柔軟性を備えています。

TCOの削減

1.5ｍの落下耐久性、0.5mの高さから1,000回の連続転倒耐久性、防塵防滴IP52は、厳しい環境に耐えることができます。また、本体無償保証3年間により、保守や機会損失を含めたトータルコストTCOを大幅に削減できます。

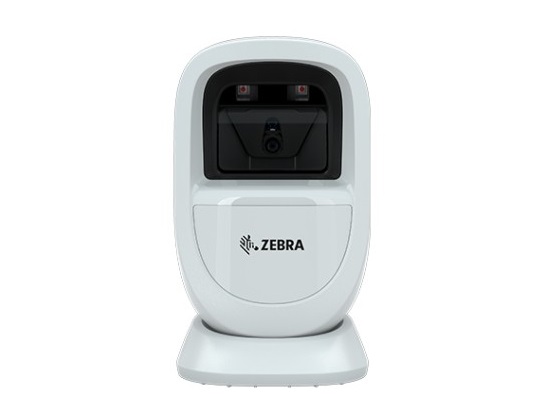

DS9308 白ボディ

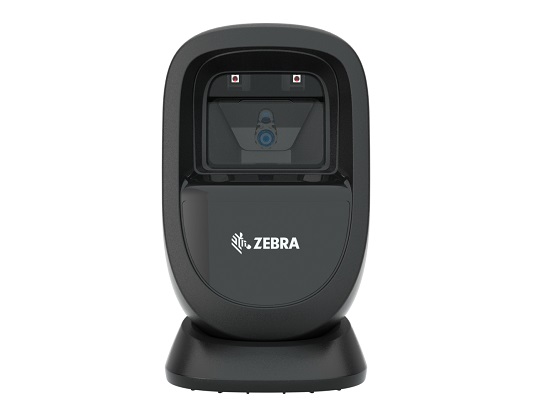

DS9308 黒ボディ

保守サポート

優れた保守体制

安心の長期無償保証期間

スキャナの無償保障(Warranty)は、製品出荷後、3年ですので、安心です。製造者の責による故障について、弊社リペアセンターでセンドバック方式により無償修理致します。修理納期は標準10営業日以内で、代替機の用意はございません。

無償保証範囲外をサポートするサービスフロムスタート

無償保証による標準修理期間は、10営業日ですので、その間の業務対応が求められます。また、使用中の事故による修理は、保証外ですので、修理見積りを取ってから修理注文するなど、多くの手間を必要とします。これらの問題を解決するために、サービスフロムスタートを提供しています。

このサービスは、製品購入時にご契約して頂くことにより、「3営業日以内の修理」や「翌日、修理品または代替機の発送」により、業務の支障を最小限に抑えることができます。また、不慮の事故による修理も保証範囲になりますので、保証期間の修理費を固定化できます。

Zebra OneCare Essential SSE：リペアセンター修理
センドバック方式故障機受領後、3営業日以内に修理ご返却
主にモバイル製品対象
Zebra OneCare Select SSS：故障コール受付の翌営業日（午後受付分翌々営業日）に代品を発送
リペアセンターに送られた故障機は、修復後次の代替機になります。
主にワイヤレス製品と50台以上のスキャナ製品対象

随意保守契約

保守契約はお客様のご希望に応じて何時からでも入れます。期間は、1年または3年の一括契約となります。

Zebra OneCare Service Center Essential SCE：リペアセンター修理
センドバック方式故障機受領後、3営業日以内に修理ご返却
主にモバイル製品対象
Zebra OneCare Service Center Select SCS：故障コール受付の翌営業日（午後受付分翌々営業日）に代品を発送
リペアセンターに送られた故障機は、修復後次の代替機になります。
主にワイヤレス製品と50台以上のスキャナ製品対象

仕様

光学的特性
光源	660nmハイパーレッドLED(読取照明用) 円形617nmアンバーLED(照準用)
イメージセンサ	1280 x 800 ピクセル CMOS
読取距離	Code39 バー幅 0.076mm ：0 - 6.35cm Code39 バー幅 0.127mm ：0 - 12.7cm Code39 バー幅 0.51mm ：0 - 27.9cm Code128 バー幅 0.076mm ：0 - 5.1cm Code128 バー幅 0.127mm ：0 - 10.2cm JAN/UPC　バー幅 0.33mm ：0 - 22.4cm PDF417 バー幅 0.168ｍｍ：0 - 10.2ｍ DataMatrix セルサイズ 0.254mm ：0 - 11.4cm QR Code セルサイズ 0.51mm ：0 - 19.1cm
視野角	52° H x 33° V (公称)
読取角度	スキュー角：±60° ピッチ角：±60° ロール角：360°
最小コントラスト	MRD 15％
分解能	0.076mm (Code39) 0.076mm (code128) 0.127mm (DataMatrix) 0.127 mm(QR Code)
移動読取速度	最大305cm/秒 (JAN 0.33ｍｍ)
電気・機械的特性
読取バーコード	UPC/EAN/JAN(付加シンボル)、 Codabar(NW7),、 Interleaved 2 of 5(ITF)、Discrete 2 of 5、 Code39、Code 39 Full ASCII、Tri-optic Code 39、 Code128、Code 128 Full ASCII、 GS1 Databar(RSS)、GS1-128(UCC/EAN 128)、 Code11、Code32、Code93、 MSI Plessey、Bookland EAN、IATA、ISBN、ISSN、 Coupon Code
読取2次元シンボル	PDF417、micro PDF417、Composite Codes、 MaxiCode、DataMatrix/ECC200(白黒反転対応)、 QRCode(白黒反転、Micro対応)、AztecCode(白黒反転対応)、 TLC-39
読取ポスタルコード	米国 Postnet and Planet、イギリス、日本、オーストラリア、オランダKIX Code、Royal Mail 4State Customer、 UPU FICS 4State Postal、USPS 4CB
OCR	OCR-A、OCR-B、MICR、米国通貨
画像形式	Bitmap、JPEG、TIFF
画像解像度	A6用紙（105mm x 148mm）で109PPI
インタフェース	USB RS232C (TTLレベル) RS485 (IBM TGCS 46xx) キーボードウェッジ
インジケータ	グッドデコードLED、背面ビューLED、ビープ音（音色と音量を調整可能）
EAS（盗難防止タグ）	チェックポイントEAS解除システムに対応
供給電源	4.5～5.5VDCホスト電力、4.5～5.5VDC外部電源
消費電流	プレゼンテーションモード：350mA（起動）、135mA（アイドル）トリガーモード：350mA（起動）、75mA（アイドル）
外形寸法	14.5cm （高さ）x 8.6cm （幅）x 8.3cm （奥行）
重量	318g　(ケーブル除く)
環境特性
使用温度範囲	0℃～+50℃
保存温度範囲	-40℃～+70℃
湿度	5%～95%(但し、結露なきこと)
耐落下衝撃性能	1.5m の高さからコンクリートへ落下後、読取可能
転倒衝撃性能	0.5mの高さから1000回転倒後、読取可能
防塵・防滴	IP52
外乱光	0～107,700 ルクス
安全規格	IEC 62368-1 2nd ed. EN 62368-1:2014/AC:2015 UL/IEC 60950-1、2nd ed. CAN/CSA C22.2 No.60950-1、2nd ed.
LED規格	IEC 62471:2006 (Ed.1.0) EN 62471:2008 (LED)
EMI/RFI	FCC 47 CFR Part 15B ICES-003 EN55032、EN55024、EN55035 VCCI SABS
RoHS	EN 50581:2012 RoHS 2011/65/EU (2015/863) - EN 50581:2012、IEC 63000 REACH 1907/2006
アクセサリ	マルチマウントブラケット、ロッキングマウントブラケット
無償保証期間	本体3年間

購入先

本製品は、Amazonアイニックスストア、Yahooアイニックスストア、楽天アイニックスオンラインショップでご購入ください。

ダウンロード

ダウンロード項目が存在しません。
ご要望のファイルがあるかもしれませんので、弊社営業までお問い合わせください。

価格

品　名	型　番	標準価格(税別)	ネット価格(税別)
プロジェクションイメージャ USBセット白色、USBシールドケーブル2.1ｍ(ストレート)、取扱説明書付 JANコード 4530825 108002	DS9308-USBR/W	オープン価格	￥45,000
プロジェクションイメージャ RS232Cセット白色、RS232Cシールドケーブル2.1m(ストレート)、ACアダプタ、取扱説明書付 JANコード 4530825 108019	DS9308-RSR/W	オープン価格	￥51,000
プロジェクションイメージャ本体/白色白色、ケーブルなし、取扱説明書付 JANコード 4530825	DS9308-SR0000WZZWW	オープン価格	お問合せ下さい
プロジェクションイメージャ本体/黒色黒色、ケーブルなし、取扱説明書付 JANコード 4530825	DS9308-SR00004ZZWW	オープン価格	お問合せ下さい
USBシールドケーブル USB、2.1mストレート	CBA-U21-S07ZBR	オープン価格	お問合せ下さい
RS232Cシールドケーブル RS232C、2.1mストレート	CBA-R01-S07PBR	オープン価格	お問合せ下さい
マルチマウント白色	BRKT-MM0093C-0W	オープン価格	お問合せ下さい
マルチマウント黒色	BRKT-MM0093C-04	オープン価格	お問合せ下さい
ロッキングマウント白色	BRKT-LM0093C-0W	オープン価格	お問合せ下さい
ロッキングマウント黒色	BRKT-LM0093C-04	オープン価格	お問合せ下さい
