ネットワークに高品質スキャンを容易に統合

ネットワーク対応の固定式スキャナ

FS20

FS20はネットワーク接続可能なZebra最小の固定式産業用スキャナで、バーコードキャプチャを必要とする、どんな場所にもフィットします。
統合ソフトウェアプラットフォームZebra Aurora™によりFS20を含むZebraの固定式産業用スキャナ全機種のセットアップ、導入を簡単に行うことができ、稼働を開始した後はZebra独自の様々な機能によって確実なデータキャプチャが可能です。
また複数の接続オプションが用意されており、PLCネットワークやホストネットワークにも簡単に統合可能です。
新しいコードへの対応や、スキャン速度の向上など、お客様のニーズの変化に応じてソフトウェアライセンスを購入するだけで機能を追加することができます。



Zebra ロゴ アイニックスは、ゼブラ社のゴールドパートナーです。

2Dイメージャ 有線LAN 防塵・防滴 高耐久性 氷点下動作
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

設定が容易

Auto-Tuneによる自動的なセットアップ
購入後にセットアップツールAuto-Tuneを実行するだけで、迅速かつ正確なセットアップが実行されます。

IoTに対応
FS20は、Zebraのサブスクリプション制クラウドサービスZebra Savanna™をはじめとする各種クラウドサービスに画像を送信できます。これにより、サーバーを購入・管理することなく品質記録や分析目的で画像を保存したりすることが可能です。

Power-over-Ethernet
Power-over-Ethernet(PoE)に対応しているため、電源工事をすることなく設置できます。
(標準的な24V DC電源装置からの給電も可能です。)

導入しやすさ

プログラマブル入出力(I/O)ポート
4個のデジタルI/Oポートを個別に制御してアプリケーション機能を拡張し、エラー耐性を強化することができます。追加の周辺機器をサポートしたり、照明やトリガーをオンにすることで、プロセスをより完全に自動化できます。

産業現場に対応する超堅牢性
超堅牢な設計により、非常に過酷な環境でも高い信頼性で稼働します。化学薬品や油に耐性のあるIP65準拠のアルミニウム筐体が採用されています。

オペレータフィードバック/ステータスインジケータ
ステータスLED(Power、Decode、Online/Run)により、デコード結果をオペレータが一目で確認でき、製品の品質とトレーサビリティが確保されます。また、カメラが正常に稼働しているか、それとも注意が必要かを確認できます。
さらに、音量調節可能なビープ音でデコード結果を耳で確認できるので、従業員は各自の業務に注意を向けることができます。

ネットワークインフラへの容易で迅速な統合
Ethernet/IP、PROFINET、およびその他のネットワークプロトコルが組み込まれているため、一般的なPLCまたはホストシステムに簡単に統合可能です。

稼働が容易

初回から毎回、確実なデータキャプチャ
光学システムによって複数のバーコードの同時キャプチャ、読み取り範囲と焦点距離の拡張、より広い視野が実現され、少ない装置で多くの情報をキャプチャすることが可能です。

ImagePerfectで高い読み取り速度を達成
Zebra独自の新機能ImagePerfectは、焦点、露出、ゲイン、照明制御などに関するそれぞれ固有の設定を使用して、品目ごとに最大3つの画像をキャプチャします。その結果、高品質な画像が得られ、高い読み取り速度を実現、シンプルなソリューションにより導入コストが削減されます。

ビジネスを促進するデータを取得
FS20では、1D、2D、DPMバーコードのキャプチャに加え、OCR文字認識にも対応しています。現在のビジネスプロセスで用いるコードに対応した構成を選択することができるほか、ソフトウェアライセンスを購入するだけで、新しいビジネスニーズに対応するバーコード種類やスキャン速度の向上などの機能を簡単に追加できます。

Golden Image Compareによる迅速なトラブルシューティング
バーコードの読み取りに失敗した場合、このZebra独自の機能を利用して、セットアップ時に作成した「完璧な」標準画像と比較することができます。レンズの汚れ、照明の問題、カメラ位置のずれなど、画像劣化の原因を即座に診断し、問題を素早く是正することができるため、ダウンタイムが最小限に抑えられます。

ManyCodeによるすべてのバーコードの同時スキャン
ManyCodeモードを有効にするだけで、数量、種類、バーコードデータに関わらず、すべてのバーコードを同時にキャプチャできます。

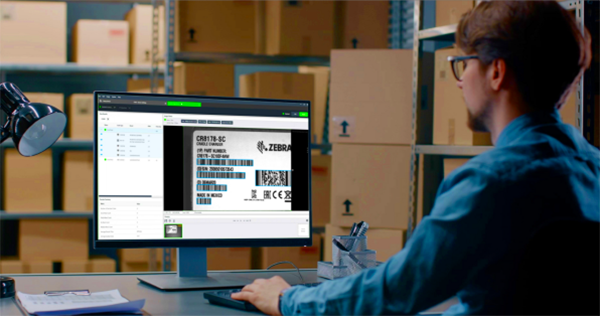

統合ソフトウェアプラットフォーム Zebra Aurora™

管理の簡素化 - セットアップ、導入、使用が容易

必要な機能が一目でわかる直感型の最新インターフェースを採用、数回のクリックでスキャナを使うことができます。
複雑な設定でも、スライダーやラジオボタンを使った分かりやすい表示で、様々な場面でzebra製スキャナを容易にご導入いただけます。

初心者とエキスパートの両者に対応する設計

初心者でもガイドに従って操作することで、すべてのステップを正しい順序で終えることができます。
経験豊富なユーザーの場合は、すべての機能と簡素化されたプロセスにたやすくアクセスできるので、少ない時間とクリック数でタスクを実行できます。

豊富なヘルプ

何か質問があれば、進みながら学ぶ方式で答えが得られます。
ソフトウェアと管理ツールセットのあらゆる要素に関して、チュートリアル、攻略ガイド、ビデオが組み込まれています。

立ち上げとトレーニングの所要時間の短縮

アーキテクチャがシンプルになり、スタッフは1つのツールを学ぶだけで済むので、必要なトレーニングの時間と手間が最小限になります。

仕様

仕様



デバイス特性
寸法 28,3mm(高さ) x 94.2mm(奥行き) x 54.6mm(幅)
質量 195g
電源 外部電源:10-30VDC、313mA(最大) @24VDC (7.5 W)
PoE電源:Class 2
構成可能IO 光遮断入力 x 2
光遮断出力 x 2
色と素材 インダストリアルグリーン、アルミニウム筐体
インターフェイスポート M12 X-Coded 1000/100/10Mbpsイーサネット x 1
M12 12ピンPower/GPIO/RS-232 x 1
通信プロトコル Ethernet/IP、PROFINET、Modbus TCP、TCP/IP、RS-232
ユーザーインジケータ デコードステータスLED、電源LED、オンライン/稼働LED、イーサネットステータスLED、ビーパー(音量調節可能)
性能特性
イメージセンサ 1.0MP(1280x800ピクセル)、CMOSセンサー(グローバルシャッター搭載)、ピクセルサイズ3.0um
取得速度 最大60フレーム/秒
照準 アンバーLED、円形パターン
照明 660nm赤色LED x 2、または2700K白色LED x 2
イメージャ視野角 6.0mm液体レンズ:35°H x 26°V(公称)
サポートするシンボル体系
1D Codabar、Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN
2D Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QR Code、Micro QR
OCR アドオンライセンスによるディープラーニングベースのOCR*1
ラテン文字対応(A~Z、a~z、数字、または記号!#$%&()*+,-./:;<=>?@[]^_`{|}~"'\€£¥の1つ)
デコード範囲(標準動作範囲)*2
FS10-SR — 35°FOVレンズ
5mil Code128 5.08~25.4cm
10mil Code128 5.08~38.1cm
15mil Code128 5.08~50.8cm
20mil Code128 5.08~61.0cm
5mil DataMatrix 6.35~19.56cm
10mil DataMatrix 5.08~38.1cm
15mil DataMatrix 5.08~50.8cm
動作環境
動作温度 0°C~45°C(10-30VDC外部電源、負荷サイクルに依存)
0°C~40°C(PoE、負荷サイクルに依存)
保管温度 -40~70℃
防塵・防滴 IP65およびIP67
湿度 5~90%RH (結露なきこと)
耐衝撃性 EN 60068-2-27、30g、11ms、軸ごとに3回の衝撃
耐振性 EN 60068-2-6、14mm @2~10Hz、1.5mm @13~55Hz、2g @ 70~500 Hz、軸ごとに2時間
準拠規格
環境規格 EN 50581:2012、EN IE C 63000:2018
電気安全規格 IEC 62368-1(Ed.2)、EN 62368-1:2014/A11:2017
LED安全規格 IEC 62471:2006(Ed.1)、EN 62471:2008
EMI/EMS EN 55032:2015/A11:2020(Class B)
EN 55035:2017
EN 61000-3-2:2014 (Class A)
EN 61000-3-3:2013
47 CFR Part 15、Subpart B、Class B
ICES-003、Issue 7、Class B
耐衝撃性 2014/30/EU、2014/35/EU、2011/65/
アクセサリ
ブラケット、ケーブル、電源
ソフトウェア
管理 Zebra Aurora™
デコーダパッケージ 1D/2D Standard (5FPS)、1D/2D Fast (60FPS)、1D/2D DPM Full (60FPS)
※デコーダーパッケージはSKUによって異なります。アップグレードライセンスにより、ソフトウェアデコーダパッケージのアップグレードが可能です。
推奨サービス
Zebra OneCare Select、Zebra OneCare Essential



*1 一部の機能は今後のリリースでご利用いただけます。詳細についてはお問合せください。
*2 印刷解像度、コントラスト、光源、周辺光に依存します。
