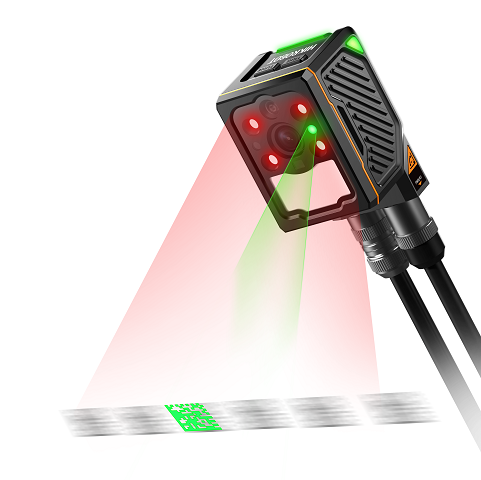

最適な照明方法を自動設定、OK/NGインジケータ搭載

310万画素 産業用コードリーダ

ID3030XM

45x42.6x57 mmと小型の固定型バーコードリーダですので、装置への組込や自動化機械への取付が容易です。90°回転できるコネクタは、狭い場所への設置を可能にします。310万ピクセル(2048 x 1536) の高解像度カメラと、直接照明/拡散照明/偏向照明により高品質の画像を取得、1次元、2次元、および、DPMシンボルを最大90シンボル/秒の高速で読取します。緑色(OK)と赤色(NG)によるLEDインジケータにより現場で読取確認ができます。



HIKROBO ロゴ

2Dイメージャ 有線LAN 防塵・防滴 高耐久性 氷点下動作
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長



超コンパクトサイズ、卓越した読取性能

ID2013EMは、45×43×25 mmの超小型サイズですので、装置への組込や自動化機械への取付が容易です。グローバルシャッタを使用していますので、ワークが移動していても鮮明が画像を取得できます。310万画素(2,048 x 1,539)の高解像度と人工知能技術を用いて開発された画像処理技術により卓越した認識率を提供します。

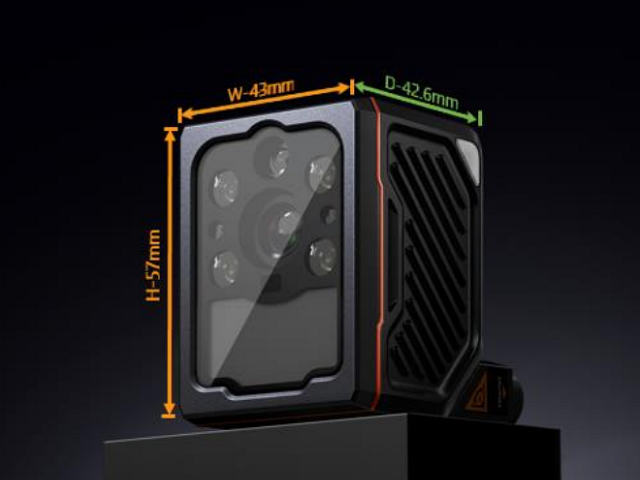

ID3030XM サイズ

310万画素の高解像度

310万画素(2,048 x 1,539)の高解像度グローバルシャッタ CMOSセンサにより広い読取範囲と高密度シンボルの読取が可能です。焦点距離は、分解能、読取範囲、読取距離に応じて、8 mm、12 mm、25 mmが選択できます。

ワンボタンで最適な照明に設定

照明光は、赤色LEDが標準ですが、オプションで白色LED、青色LED、赤外光LEDを搭載できます。ワンボタンで、直接照明、拡散照明、偏向照明から最適な照明方式を選択し設定できます照準光は、オレンジLEDです。

レンズカバーで様々な機能を実現

極小シンボルカバーを装着することで、極小シンボルの読取が可能になります。補助光が必要な場合は、電源不要なライトカバーを取り付けることができます。このほか、静電気防止カバーやYAGレーザ保護カバーも用意されています。

人工知能により高い認識率と早い読取速度

ディープラーニングにより極めて高い認識率を実現しています。また、毎秒90シンボル以上の高速読取が可能ですので、複数シンボルの一括読取ができます。

LEDで読取確認

LEDインジケータにより、緑色(OK)、赤色(NG)を目視確認できます。また、シンボルに照射された緑色光または赤色光により、読取確認することもできます。

ID3030XM OK
読取可
ID3030XM NG
読取不可

狭い場所にも取付可能

コードリーダのケーブルが筐体や他の装置に接触し、取付が難しい場合があります。ID3030XMは、ケーブルコネクタを90°回転させることができますので、障害物を避けて設置できます。

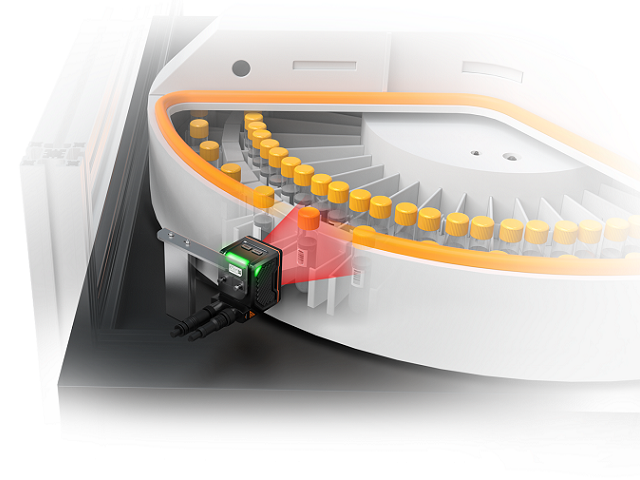

ID3030XM 設置イメージ

豊富なラインナップ

インターフェイスは、LAN/RS232Cが選択できます。LAN/USBケーブルは、LANコネクタ、RS232Cコネクタ、IOコネクタに分岐しています。

バーコードシンボル

Barcodeシンボル





仕様

仕様



モデル ID3030XM-08M-RBN ID3030XM-12M-RBN ID3030XM-25M-RBN
読取特性
1次元シンボル JAN/EAN-8/13、UPC-A/E、Interleaved 2 of 5(ITF)、Codabar(NW-7)、Code39、Code93、Code128
2次元シンボル QR Code、Micro QR Code、DataMatirx、DMRE、PDF417
イメージセンサ 310 万ピクセル、CMOS、モノクロ、グローバルシャッタ
フレームレート 60 fps
読取速度 90 シンボル/秒
ピクセルサイズ 3.45 μm x 3.45 μm
センサーサイズ 1 / 1.8インチ
解像度 2,048 x 1,536 ピクセル
露光時間 6 μs~30,000 μs
利 得 0 dB~24 dB
プロットコル Smart SDK、TCPクライアント、TCPサーバ、シリアル、FTP、Profinet、MELSEC、イーサネットIP、ModBus、Fins、UDP
:光学特性
焦点距離 8 mm 12 mm 25 mm
レンズマウント M-12 マウント、メカニカルフォーカス
レンズカバー 透明、偏向、拡散
照明光 赤色LED、オプション(白色LED、青色LED、赤外光LED)
照準光 オレンジLED
電気・機械的特性
インターフェイス Fast Ethernet 100Mbps
デジタル I/O 12ピン、M12コネクタ (パワー、I/O)、 非絶縁入力×3、非絶縁出力×3、RS232C
トリガーボタン
電 源 24VDC
消費電流 7.2W  24VDC (光源オン)
インジケータ ボディインジケータ、リーディングインジケータ
外形寸法 ストレートアングル 80.1(W) x 43(D) x 44.3(H) mm
ライトアングル 58.5(W) x 43(D) x 65.4(H) mm
重 量 約 170 g
防塵・防滴 IP67
使用温度範囲 0~+50℃
保存温度範囲 -30℃~+70℃
使用湿度範囲 20%~95% 非結露
規 格 CE、RoHS、KC
クライアントソフト IDMVS







ダウンロード

ダウンロード項目が存在しません。
ご要望のファイルがあるかもしれませんので、弊社営業までお問い合わせください。

価格

型名および価格は、弊社営業にお問い合わせください。
