LEDピッキングシステム CAPTRON

LEDピッキングシステム CAPTRON

LEDピッキングシステムの「CAPTRON LED PIC」を7月よりリリース!高い視認性、操作性と異次元の堅牢性によりTCOを削減します。

完璧な視認性と柔軟性、堅牢で効率的なピッキング

LEDピッキングシステム

CAPTRON LED PICK

CAPTRON LED PICKは、静電容量センサ表示器のSmart CAPボタンとSmart LEDストリップにより高い視認性、操作性、柔軟性、堅牢性を実現した究極のデジタルピッキングシステムです。しかも、1億回以上のタッチに耐えることができますので、ボタン故障による業務停止を回避できます。

Smart CAPボタンは、6cmの大きなディスプレイ、7セグメントLED、マルチカラーLEDを使用して、どの位置から何個のアイテムをピックするかを指示し、静電容量センサをタッチして確認します。Smart LEDストリップは、メートルあたり60個のLEDを個別に制御することができますので、1.5cmの最小の収納スペースでも明確に区切ることができ、収納スペースを有効に活用することができます。



 CAPTRON ロゴ

有線LAN 防塵・防滴 高耐久性 氷点下動作 長期無償保証
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

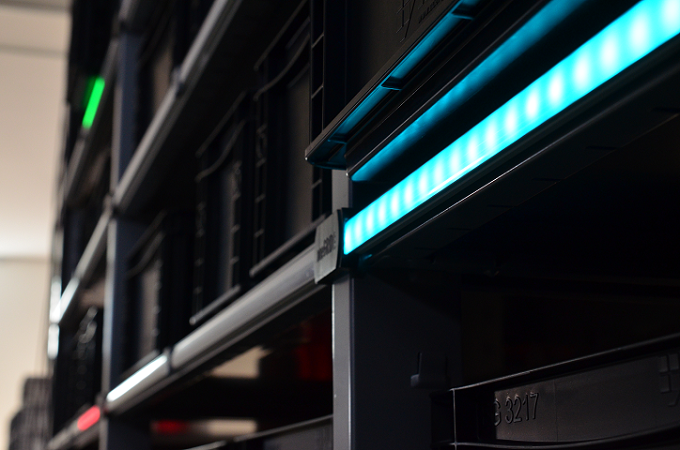

 柔軟性の高いSmart LEDストリップ

収納スペースに合わせてLEDを点灯

CAPTRONのSmart LEDストリップは、1メートルあたり60個のLEDを個別に制御できますので、収納スペースを最大限に活用できます。最小1.5cm幅の棚からLEDストリップの幅まで明確に区切って点灯させることができます。非常に優れた視認性によりピッキング速度が向上し、ピッキングエラーを最小限に抑えられます。

LED ストリップ イメージ SMART LEDストリップ

LEDをカットして長さを調整

Smart LEDストリップの標準長は、98 cm、205 cm、310 cm、500 cmですが、棚の幅に合わせてハサミでカットすることができます。また、マルチカラーですので、作業者に独自の色が割り当てることにより、複数の作業者が同じエリアでピッキングすることがきます。

 LEDハブ

LEDハブ SEH100 は、最大5つのSmart LEDストリップを制御することができ、イーサーネット(TCP/IP)でホストに接続します。電源は、USB Cコネクタで供給されます。

LEDハブ SEH200 は、最大4つのSmart LEDストリップと最大5個のSmart CAPボタンを制御することができ、イーサーネット(TCP/IP)でホストに接続します。電源は、USB Cコネクタで供給されます。



CAPTRON LEDハブ
LEDハブ SEH100
SEH200
LEDコントローラ SEH200





静電容量センサとマルチカラーLEDのSmart CAPボタン

見やすい大きなディスプレイ

63 mmのタッチエリアを備えた大きなディスプレイで、7セグメント表示と予め印刷されたシンボル表示が選択できます。周囲のLEDリングはセグメンテーションされ、1つのボタンで最大4つの収納位置を指定できます。平面取付タイプとパイプや棚などに取り付けるプロファイルタイプがあります。

CAPTRON CAP front

セグメント表示、プロファイルタイプ

CAPTRON CAP back

プロファイルタイプ

高い堅牢性、ダウンタイムを回避

CAPTRONのSmart CAPボタンは、静電容量センサにより極めて高い堅牢性があり、1億回以上のスイッチサイクルに対応します。また、100%の防水・防水機能(IP69K)と-10℃の耐寒性能を持っていますので、ダウンタイムとメンテナンス要件を大幅に削減できます。更に、手袋をしていても確実な動作が可能で、しかも軽く触れるだけです。

マルチカラーLED

LEDリングは、1600万色に対応したマルチカラーLEDですので、ニーズに応じて個別に適応させることができます。LEDの色を作業者に割り当てることにより、最大7人の従業員が同時にピッキングゾーンで作業することができます。これにより作業速度と生産性が大幅に向上します。

ロングプレス機能

Smart CAPボタンの「ロングプレス」機能は、数量修正や棚の補充に使用できます。最小動作時間、動作のダイナミックレスポンス、インターフェース動作などの他のパラメータも個別に調整することができます。

デイジーチェインでネットワーク

Smart CAPは、センサーハブにより最大40個までデイジーチェイン(RS485) で直列接続でき、電源供給とデータ通信を行うことができます。ホストインターフェイスは、イーサーネット(TCP/IP)またはRS232C(D-SUB)です。

CAPTRON SENSORハブ
センサーハブ SEH11





CAPTRON LED PICKの導入例



CAPTRON SMART LED CAPTRON LEDピッキング





CAPTRON LED PICK トライアルキット

CAPTRON LED PICK を手軽にお試し頂くために、トライアルキットをご用意しました。Smart LEDストリップ(2m)3本、Smart CAPボタン 1個、Smart CAPケーブル、取付ブラケット、LEDハブ SEH200、および、USB電源の構成で38万円です。1年間の技術サポートが付属していますので、お気軽にご相談ください。



LED PICK Trial

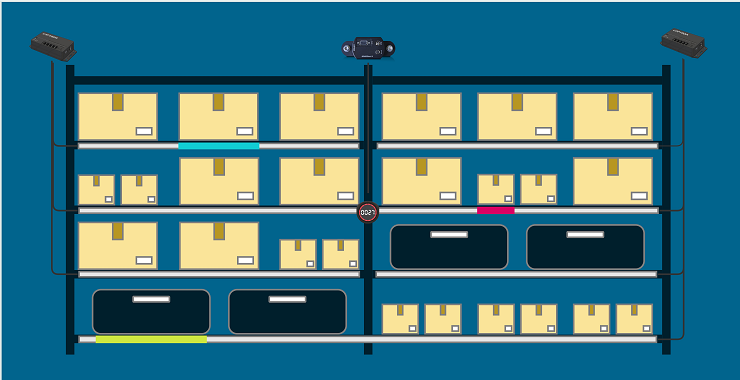

システム構成

システム構成



LED PIC system 01

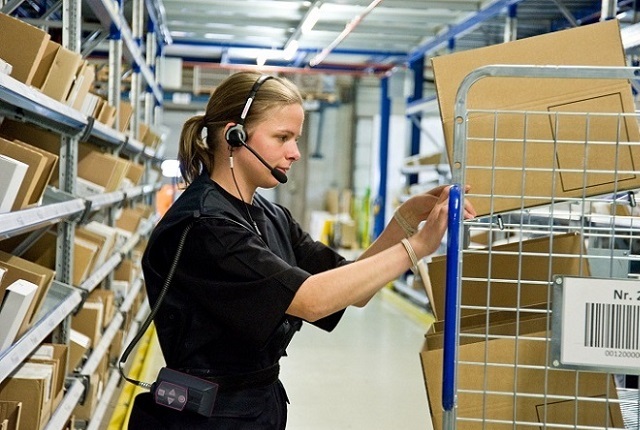

音声ピッキング

従来の音声ピッキングでは、音声で棚番と数量を指示し、棚番のチェックデジットと出荷数量を発音して確認します。Smart LEDストリップを使用すれば、指示された棚のLEDが点灯しますので、ピッキング効率が向上します。

音声ピッキング





ハンディターミナルピッキング

従来のモバイルコンピュータを使用したハンディピッキングでは、画面に製品名、数量、ロケーションを表示し、棚バーコードを読み取って確認します。Smart LEDストリップを使用すれば、指示された棚のLEDが点灯しますので、ピッキング効率が向上します。

Captron ハンディピッキング





カートピッキング

従来のカートピッキングでは、タブレットに指示された製品をピッキングして、ランプが点灯したボックスに入れます。製品に確認は、棚バーコードまたは製品バーコードをスキャンします。Smart LEDストリップを使用すれば、指示された棚のLEDが点灯しますので、ピッキング効率が向上します。

 Captron カートピッキング







仕様

仕様



Smart CAP ボタン SMC97E
        SMARTCAP SMC47 供給電圧 DC24V (DC16.8V~32V)
遅延時間 約 70mS
LEDカラー RGB、既設定 7色
逆極性保護 すべてのライン
短絡保護 短絡および過負荷保護
消費電力 0.5W
動作温度 -10℃~50℃
保存温度 -20℃~60℃
保護等級 IP69K
検知方法 静電容量センサー
外形寸法 φ63mm(W) x 10mm(D)
取付ブラケット AH97-1X6
Smart LED ストリップ SLS-RGBX-xxxx
        SMART LED ストリップ 動作温度 -20℃~65℃
保護等級 IP67, IK07
LED RGB LED, 60個/m
外形寸法 16 mm(W) × 8.6 mm(D)
長さ 980 mm、2,050 mm、3,100 mm、5,000 mm
ケーブル長 4,000 mm
センサーハブ SEH11
        SENSORハブ SEH11-2M1 供給電圧 DC24V (22V~26V)
遅延時間 約 1mS
逆極性保護 すべてのライン
短絡保護 短絡および過負荷保護
消費電力 1W
動作温度 0~50℃
保存温度 -10℃~60℃
保護等級 IP40
インターフェイス 10/100Mbit Ethernet、RS232C、RS485
保存温度 58mm(W) x 129.6mm(D) x 25.2m(H)
LEDハブ SEH100
        LED ハブ 動作電圧 DC5V (USB BUS POWER)
動作電圧 Etthernet DC48V (PoE)
動作電流 0.13A  (Ethernet, LEDs 点灯なし)
消費電力 0.65 W (Ethernet, LEDs 点灯なし)
動作温度 -20℃~50℃
保護等級 IP10
通信インターフェイス Ethernet MQTT (TCP/IP)、RJ45
入力 USB-C
出力 SMART LED ストリップ × 5本
外形寸法 63.7mm(W) × 137.7mm(D) × 31mm(H)
LEDハブ SEH200
        SEH200 動作電圧 DC5V (USB BUS POWER)
動作電圧 Etthernet DC48V (PoE)
動作電流 0.13A  (Ethernet, LEDs 点灯なし)
消費電力 0.65 W (Ethernet, LEDs 点灯なし)
動作温度 -20℃~50℃
保護等級 IP10
通信インターフェイス Ethernet MQTT (TCP/IP)、RJ45
入力 USB-C
出力 SMART LED ストリップ × 4本
SMART CAP ボタン x 5個
外形寸法 63.3mm(W) × 137.7mm(D) × 34.8mm(H)





ダウンロード
価格

型名および価格は、弊社営業にお問い合わせください。
