優れた読取性能のダイレクトマーキングリーダ

DPM2次元ハンドイメージャ

MCR-H700B/710B

ワイヤレスモデル MCR-H700B / H710Bは、120万画素モノクロCMOSカメラを搭載し、赤色と白色のデュアル照明によりとダイレクトマーキングの読取を追求した最新テクノロジーを搭載しましました。金属、基板、液晶など様々な素材へのマーキングに合わせて照明配光や輝度調整を自由に設定でき、最適化した読取設定を最大22種類プリセットデータから処理を選択します。ワイドビューウィンドウで見逃さない、簡単読取設定ツールでリアルタイムに読取を継続しながら最適な設定が行えます。コーデッドモデルやESD(静電対応)モデルを提供。

※THIR-6200DDMの後継機種

2Dイメージャ 防塵・防滴 高耐久性 氷点下動作
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

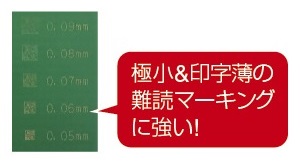

ダイレクトマーキングを読取

プリント基板や樹脂部品などにダイレクトマーキングされた2次元シンボルの読取を読取できます。金属部品、医療器具、ガラス、鏡面、プリント基板、極小、印字薄の難読マーキングも可能です。

金属マーキング プリント基板マーキング

ワイドビューウィンドウを搭載し操作性を向上!

リーダの陰に隠れて狙いにくかった小さな2次元シンボルも大きな読取窓を採用したことにより、狙いやすく、操作性を向上したました。

2次元シンボル解析に最適な画像を生成する最適な照明設定を簡単に設定

独自の照明機能で基板、金属、液晶とさまざまなワークにあわせて自由な照明設定が可能です。インテリジェントな自動調整機能(※1)とイージーセットアップソフトウェアで簡単に設定できます。これによりダイレクトマーキング特有の面倒なチューニング作業から解放されます。

MCR-H700 照明 ※1:MCR-H700があらかじめプリセットされたデータから適切な処理を選択します。

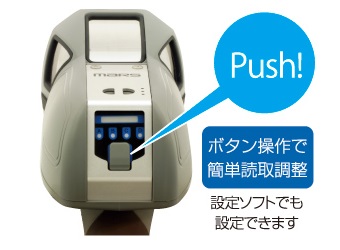

簡単読取設定ツールでどなたでも最適な設定が可能

読み取り画像をリアルタイムに見ながら、照明、画像処理を選択して簡単に最適な設定が見つけられます。
「テーブルモード機能」を搭載し、様々な素材に対応した読取設定が標準でプリセットされていますので、面倒な設定調整が少なくなります。

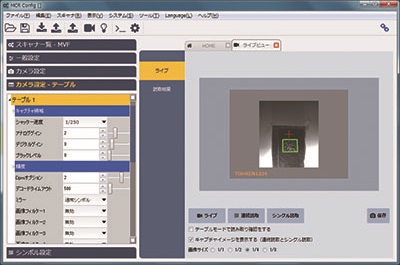

MCR-H700 設定画面  MCR-H700 読取モード

PLCリンク機能搭載(RS-232Cモデル)

PLC内のバーコードデータ書込みメモリ番地をリーダに設定しておくと、読み込んだバーコードデータを自動的に指定のメモリに書き込みます。PLCのプログラミングは普段から開発に慣れている、メモリ監視ロジックだけです。もちろん、データの読み書きもPLCメモリを利用してハンドシェイクを行います。

PLC

※写真は三菱電機製品

『離し読み』『幅広バーコード』に1台で対応するMCR-H710モデル提供

DPM(Direct Part Marking)リーダは特殊な照明を搭載して印字品質の低いマーキングの読取を可能にしているのでワークに対して接触に近い状態で読ませなければなりませんでした。また、読取距離がワークに近いために読取範囲が限定されていました。しかし、MCR-H710は、遠隔読取や幅広バーコード読取が可能です。

◎ 凹凸のある鋳造品などのDPMを読取できます。

◎ 幅の広い伝票バーコードを読取できます。MCR-H700 読取範囲

※最少分解能や最小コントラストなどにより、MCR-H700でないと対応できない場合があります。
※高分解能モデルは1Dが「0.1mm」2Dが「0.125mm」、標準モデルは1Dが「0.125mm」2Dが「0.167mm」の分解能です。

防塵・防滴IP64の優れた環境特性

製造現場の厳しい環境でも使用できるように防塵・防滴特性IP65を取得しました。また、1.5mから自然落下の落下強度を持っています。

ワイヤレス(Bluetooth Class2)モデル

MCR-H700BT/H710BTは、読取結果を無線(Bluetooth Class2通信)でホストパソコンに送信できますので、読取作業範囲の制約が少なく、作業性が向上します。Bluetoothの最大通信距離は、参考値で見通しで約10mです。

MCR-H700 充電台

※障害物 (人体、金属壁など)や電波状態によって変動します。
※ホストパソコン用Bluetooth USBアダプタ等は本機に付属していません。別売です。
※充電台(MBC-700)及びACアダプタは別売です。







仕様

仕様



型名 MCR-H700B MCR-H710B
読取特性
イメージセンサ 1/3インチ CMOSモノクロ 1280×960画素(約120万画素)
分解能(最小セルサイズ) 最小セルサイズ 0.1mm

最小セルサイズ バーコード:0.125mm

最小セルサイズ 2次元コード:0.167mm

読取距離(※1)

バーコード

 セルサイズ=0.1mm 18~27mm
 セルサイズ=0.125mm以上 0~30mm

セルサイズ=0.125mm 0~70mm
セルサイズ=0.25mm以上 0~100mm

2次元

-

セルサイズ=0.167mm 10~35mm
セルサイズ=0.25mm 0~60mm

読取範囲



● 読取距離:0mm

水平32mm×垂直(高さ)24mm

 ●読取距離:30mm

水平44mm×垂直(高さ)34mm

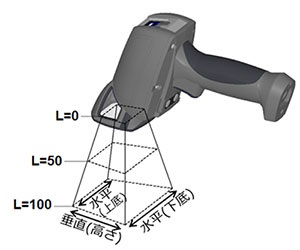

 読取距離毎の読取範囲

水平(上底)×水平(下底)×垂直(高さ)

●読取距離:0mm

34mm×44mm×30mm

 ●読取距離:20mm

44mm×56mm×37mm

●読取距離:50mm

56mm×74mm×48mm

●読取距離:70mm

66mm×86mm×56mm

●読取距離:100mm

80mm×108mm×70mm

読取角度 ワークと読み取り窓の面は並行 ・チルト回転方向はフリー
読取シンボル    バーコード

【バーコード】Code39、Code128/GS1-128 (EAN128)、Codabar(NW7)、ITF(インターリーブド 2of5)、JAN/EAN/UPC、GS1 DataBar(RSS)、Code93

2次元 【2次元コード】Data Matrix(ECC200)、QR Code、Micro QR Code
電気・機械的特性
電源定格  電源電圧 +5V±5%
 平均消費電流

約1500mA(充電台設置時)

約4.5時間(専用充電台とACアダプタ使用時)
 連続動作時間・充電時間

連続動作 約12時間(※2)

充電時間 約4.5時間(専用充電台とACアダプタ使用時)
照明  白色LED・赤色LED、ピーク波長 632nm
インターフェース   Bluetooth3.0 class2 & USB(設定用)
外形寸法  199mm(H)×80mm(W)×142mm(D)
重量  380g(バッテリ含む)
環境特性
耐環境性



使用温度

10~40℃(充電時)(※3)

0~40℃(通常使用時)
 保存温度 -20~60℃
使用湿度 35~85%RH(結露不可)
保存湿度 35~85%RH(結露不可)
耐振動 10~55Hz振動1.5m一定/3方向×各1ch(※4)
耐落下衝撃性

1.5mの高さからコンクリート上への落下後、正常動作。

ただし外観上の損傷は除く。(※4)

保護等級 IP64
無償保証期間  1年間
オプション

充電台(MBC-700)

ACアダプタ

設定用USBケーブル

※1 メーカー(マーストーケンソリューション)規定シンボル使用時。距離は読取窓面を基準とします。

※2 新品バッテリ使用、室温3.6秒毎に1スキャン、照明は規定の最大点灯時、メーカー基準による試験値で、保証値ではありません。

※3 周囲温度が仕様範囲外の場合、充電出来ない場合があります。

※4 試験値であり、保証値ではありません。

ダウンロード
価格
品 名 型 番 標準価格(税別) ネット価格(税別)

DPM対応コードレスハンドイメージャ

標準分解能、Bluetoth3.0 class& USB&HIDインターフェース
分解能 バーコード 0.125mm、2次元0.167mm

MCR-H710B オープン価格 お問合せ下さい

DPM対応ハンドイメージャ

標準分解能、RS232Cインターフェース
分解能 バーコード 0.125mm、2次元0.167mm
別途、ACアダプタが必要です。

CHR-H710R オープン価格 お問合せ下さい

DPM対応高分解能コードレスハンドイメージャ

高分解能、Bluetoth3.0 class& USB&HIDインターフェース 分解能 2次元 0.1mm

CHR-H700B オープン価格 お問合せ下さい

DPM対応高分解能ハンドイメージャ

高分解能、RS232Cインターフェース
分解能 2次元 0.1mm
別途、ACアダプタが必要です。

CHR-H700R オープン価格 お問合せ下さい
