ハンドフリーとハンドヘルドで読取、RFIDリーダ搭載
DS9908
ハンドヘルドとハンドフリーの読取が切り変えできる卓上型イメージャです。1280 x 800ピクセルの高解像度イメージセンサを搭載しましたので、高密度シンボルから大きなシンボルまでシンボル方向に関係なく読み取りできます。また、読取距離は、レーザスキャナ相当ですので、ショッピングカートの商品も楽に読取できます。RFIDリーダ搭載モデルは、バーコードとRFIDタグのチェックを同時にできます。
無償保証5年（本体）、DS9808の後継機
特長
小さなシンボルから大きなシンボルまで1台で読取
1280 x 800ピクセルの高解像度CMOSイメージセンサを搭載しましたので、大きなバーコードと高密度の2次元シンボルを1台で読み取りできます。また、レーザスキャナ相当の読取距離ですので、ショッピングカートの商品も楽に読取できます。DS9900は、不明瞭な、傷ついた、皺になった、消えかかった、歪んだ、コントラストが低い、光沢があるといった問題のあるバーコードでも、また、携帯電話の薄暗い画面バーコードでも瞬時に読取きる究極のバーコードスキャナです。
 |
 |
 |

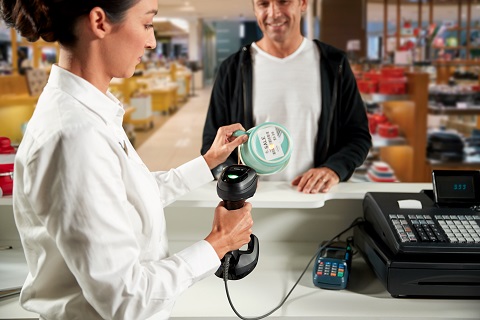

卓上型と手持型をハイブリッド化
ハンドフリーで読み取りできる卓上型スキャナとショッピングカートの中のバーコードを読み取る手持型スキャナをハイブリッド化し、簡単な操作で切り替えできるようにしました。したがって、狭いカウンタに卓上型と手持型のスキャナを設置することなく、効率良くチェックアウトすることが可能です。

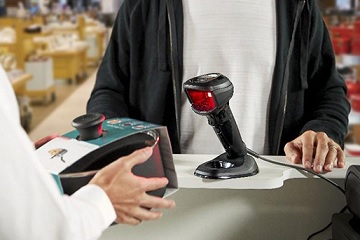

 ハンドフリー読取 |

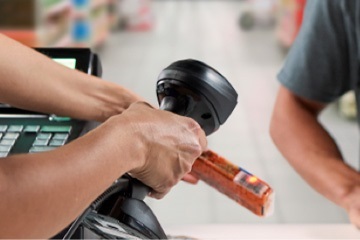

 ハンドヘルド読取 |
UHF帯RFIDリーダを搭載可能
DS9900Rは、ハイブリッドスキャナにUHF帯RFIDリーダを組み込みました。RFIDタグとバーコードラベルを読取し、スマホによるバーコード決済をするなど、すべて1台で対応できます。リーダ出力は、25dBm(316 ｍW)で、EPC Class 1 Gen2、EPC Gen2 V2、ISO-18000-63に対応しています。
究極の高速読取
イメージャは、一般的に移動読取に適していませんが、DS9900は、レーザスキャナのように移動速度610cm/秒まで対応可能です。また、バーコードの向きを気にせず素早く読取できますので、レジの渋滞を大幅に少なくできます。また、16％の低いコントラストでも読取できますので、ビニル袋でも素早く読取します。
 |
 |

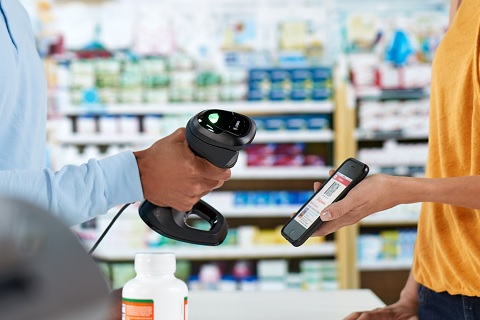

イメージ取込、OCR、Digimarc、EAS対応
デジカメ機能によりBITMAP、JPEG、TIFFで画像出力することができますので、サインや証明書の入力に便利です。また、OCRフォントやDigimarcシンボルにも対応しています。更に、オプションとして盗難防止タグ（EAS）の消込にも対応できます。
TCOの削減
1.5ｍからの落下耐久試験や0.5mからの2,000回転倒試験をクリアしていますので、激しい操作にも耐えることができます。また、防塵・防滴グレードは、DS9900がIP52、DP9900RがIP42ですので、不用意に液体が掛かっても安心です。更に、本体無償保証期間を5年間にしましたので、保守や機会損失を含めたトータルコストTCOを大幅に削減できます。
優れた保守体制
安心の長期無償保証期間
スキャナの無償保障(Warranty)は、製品出荷後、5年ですので、安心です。製造者の責による故障について、弊社リペアセンターでセンドバック方式により無償修理致します。修理納期は標準10営業日以内で、代替機の用意はございません。
無償保証範囲外をサポートするサービスフロムスタート
無償保証による標準修理期間は、10営業日ですので、その間の業務対応が求められます。また、使用中の事故による修理は、保証外ですので、修理見積りを取ってから修理注文するなど、多くの手間を必要とします。これらの問題を解決するために、サービスフロムスタートを提供しています。
このサービスは、製品購入時にご契約して頂くことにより、「3営業日以内の修理」や「翌日、修理品または代替機の発送」により、業務の支障を最小限に抑えることができます。また、不慮の事故による修理も保証範囲になりますので、保証期間の修理費を固定化できます。
- サービスフロムスタート アドバンスドエクスチェンジ：故障コール受付の翌営業日に代品を発送します。(50台以上に限定）
- サービスセンター ブロンズ：随時契約の保守サービス。修理品受付後、3営業日以内に修理し、発送します。
仕様
| 光学的特性 | |
|---|---|
| 光源 | 照明用 可視光LED 645nm 照準用 可視光LED 617nm |
| イメージセンサ | CMOS 1280 x 800 ピクセル |
| 分解能 | Code39： 0.076 mm Code128： 0.076 mm DataMatrix ：0.15 mm QR Code ：0.15 mm |
| 読取距離 | Code39 (バー幅 0.076 mm) ：2.8 - 7.6 cm Code128 (バー幅 0.127mm) ：2.5 - 8.0 cm JAN/UPC (バー幅 0.33mm) ：0 - 62.7 cm PDF417 (バー幅 0.168ｍｍ) ：3 - 20.3ｃｍ DataMatrix (セルサイズ 0.25mm) ：3.3 - 23.6 cm QR Code (セルサイズ 0.51mm)：2.5 - 45.7 cm |
| 視野角 | 水平 48° x 垂直 30.6° |
| 読取角度 | スキュー角：±60° ピッチ角：±60° ロール角：360° |
| コントラスト | MRD 16％ |
| ハンドフリー移動読取 | 最大610 cm/秒 (JAN 0.33 mm) |
| 読取特性 | |
| バーコード | UPC/EAN/JAN(付加シンボル)、 Codabar(NW7)、Interleaved 2 of 5(ITF)、Code39、 Code 39 Full ASCII、Code128、GS1 Databar、GS1-128、Code11、Code32、 Code93、MSI Plessey、Bookland EAN、IATA、ISBN、ISSN、Coupon Code |
| 2次元シンボル | PDF417、micro PDF417、Composite Codes、MaxiCode、DataMatrix、 QR Code、AztecCode、GS1 Composite |
| 読取ポスタルコード | 米国 Postnet and Planet、イギリス、日本、オーストラリア、オランダKIX Code、 Royal Mail 4State Customer、UPU FICS 4State Postal、USPS 4CB |
| デジマーク | Digimarc Barcode |
| OCR | OCR-A, OCR-B, MICR, US Currency |
| EAS | EAS消込（オプション） |
| 画像形式 | Bitmap、JPEG、TIFF |
| RFID特性 (DS9808R) | |
| RFID規格 | EPC Class1, Gen2, EPC Class1, Gen2, V2 ISO 18000-63 |
| 周波数 | 916～923 MHz |
| 読取距離 | 約 45 cm |
| RFID出力 | 0 - 25 dBm（316 ｍW) |
| 電気・機械的特性 | |
| インタフェース | USB RS232C(TTLレベル) RS485 (IBM46xx) キーボードウェッジ |
| 入力電圧 | 4.5 - 5.5 VDC（ホスト供給） 4.5 - 5.5 VDC（外部供給） |
| 消費電流 | 動作電流 DS9808 321 mA , DS9808R TBD アイドル電流 DS9808 70 mA , DS9808R TBD |
| 色 | ミッドナイトブラック |
| 外形寸法 | DS9808 ：20.3 cm(H) x 9.4 cm(L) x 13.2 cm(W) DS9808R：20.3 cm(H) x 9.9 cm(L) x 14.6 cm(W) |
| 重量 | DS9808 ：330 g (ケーブル除く) DS9808R：420 g (ケーブル除く) |
| 環境特性 | |
| 使用温度範囲 | 0 ℃～+50 ℃ |
| 保存温度範囲 | -40 ℃～+70 ℃ |
| 湿度 | 5 %～95 % (但し、結露なきこと) |
| 耐落下衝撃性能 | DS9808 ：1.5m の高さからコンクリートへ落下後、読取可能 DS9808R ：1.2m の高さからコンクリートへ落下後、読取可能 |
| 転倒性能 | 0.5 mから2,000回転倒後、読取可能 |
| 防塵、防滴 | DS9908: IP52 DS9908R: IP42 |
| 外乱光 | 10,000 foot カンデラ 107,600 lux |
| 安全規格 | IEC 62368-1(ed2), EN 26368-1 : 2014/AC : 2015 |
| LED安全規格 | IEC62471 : 2006 EN 62471 : 2008 |
| EMI/RFI | EN 55032 : 2012 / AC:2013 (Class B) EN 55024 : 2015 / AC:2016 (Class B) EN 55024 : 2010 EN 55024 : 2010 / AI:2015 EN 55035 : 2017 EN 61000-3-2 : 2014 (Class A) EN 61000-3-3 : 2013 47 CFR Part 15, subpart B, Class B ICES-003 Issue 6, Class B |
| RoHS | Compliance with RoHS |
| 無償保証期間 | 本体 5年間 |
購入先
本製品は、Amazonアイニックスストア、Yahooアイニックスストア、楽天アイニックスオンラインショップでご購入ください。
ダウンロード項目が存在しません。
ご要望のファイルがあるかもしれませんので、弊社営業までお問い合わせください。
| 品 名 | 型 番 | 標準価格(税別) | ネット価格(税別) |
|---|---|---|---|
ハイブリッドイメージャ USBセット USBストレートケーブル2.1ｍ、取扱説明書付 |
DS9908SR-USBR | オープン価格 | ￥94,000 |
ハイブリッドイメージャ RS232Cセット RS232Cストレートケーブル2.1m、電源、取扱説明書付 |
DS9808SR-RSR | オープン価格 | ￥98,000 |
