ディープラーニング画像処理により優れた読取性能

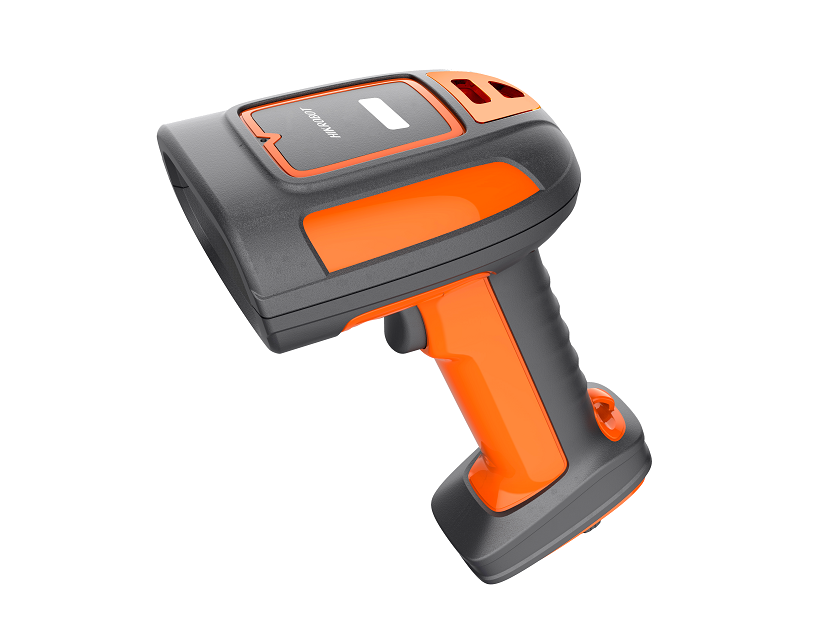

IDH7000B
リーズナブルな価格のコードレスDPM (ダイレクトパーツマーキング) スキャナです。金属面、樹脂面、光沢面でも、また、レーザマーキング、ドットピンマーキング、インクジェットマーキングでも、グローバルシャッタのイメージセンサと人工知能（ディープラーニング）による画像処理により高い認識率を提供します。
100万ピクセルの高解像度センサにより、1Dが0.076 mm、2Dが0.127 mｍの高分解能ですので、極小シンボルの読取が可能です。Bluetooh 5.0で通信クレードルに接続、最大通信距離は100mです。
特長
 |
卓越したDPM読取性能

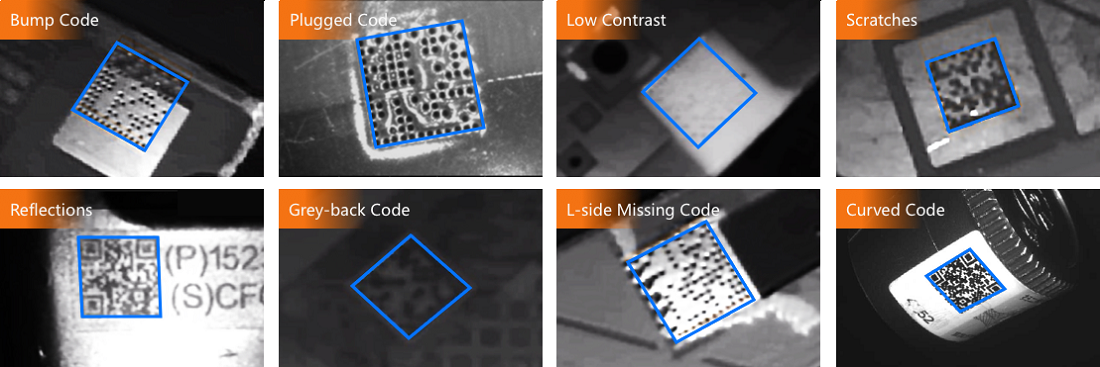

IDH7000Bは、レーザマーキングやドットマーキングなどのDPMバーコードを素早く読み取るための人工知能（ディープラーニング）による産業用デコードアルゴリズムが搭載されています。これにより凸凹 シンボル(Bump Code)、詰まったシンボル(Plugged Code)、低コントラスト、傷、反射、および湾曲したシンボルなど、難しいシンボルに対して優れた読取性能を発揮します。
 |
極小シンボル対応
1280 x 800 ピクセルのCMOS、グローバルシャッタのイメージセンサにより、鮮明が画像を取得できます。また、分解能 0.076ｍｍにより極小シンボルの読取が可能です。
先進的な照明システム
IDH7000Bは、白の直接照明と赤の拡散照明を搭載していますので、マーキングに合わせて選択できます。マット面や反射面のような素材、曲面のような形状、様々な背景色やバーコード色など、あらゆる種類のバーコードを素早く読取できます。
 |
ラッピングフィルムの上から素早く読取
最適化されたデジタル処理技術により、保護フィルムでラッピングされたバーコードや高密度な二次元シンボルを素早く読み取ることができます。
大容量バッテリ搭載
3,150mAhのリチウムイオンバッテリを搭載、満充電で最大26,000回の読取が可能です。したがって、長時間、充電なしで使用することができます。充電時間は、ACアダプタが4時間、USBが8時間です。
Bluetooth 5.0 で高速通信
無線通信は、Bluetooth 5.0 搭載により低消費電力、かつ高速通信が可能です。クラス1により見通しで最大100 ｍの長距離通信が可能です。
マルチプルプロットコル
Smart SDK、USB-HID、USB-CDC、シリアル、TCPクライント、TCPサーバ、FTP、HTTP、MELSEC/SLMP、Profinet、Ethernet/IP、ModeBus、UTP、Fins の様々なプロットコルをサポートしています。
産業用の耐久性と防水特性
IDH7000Bは、IP65の防塵防水クレードで密閉され、1.8mからの自然落下に耐えるハウジングに組み込まれいますので、厳しい環境で使用できます。使用温度範囲は、-20℃～50℃です。

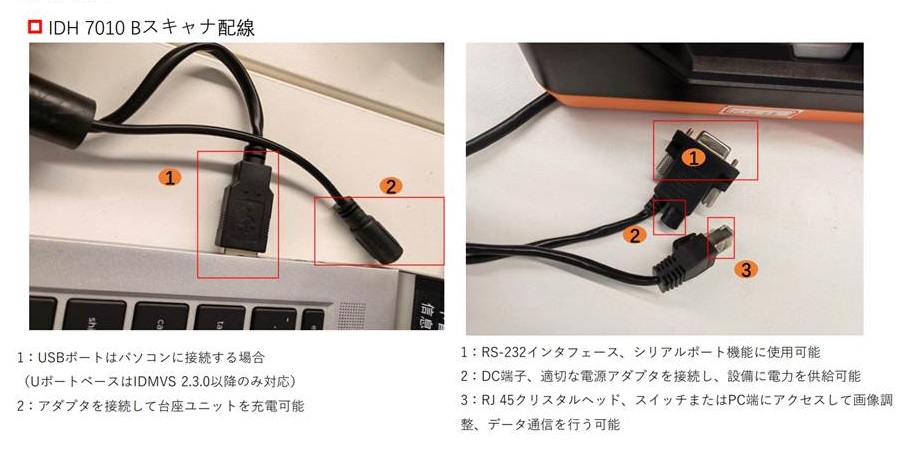

ケーブル
USBケーブルは、USB充電、または、DCコネクタから充電ができます。LAN/RS232Cケーブルは、RS232CコネクタのDCコネクタから充電ができます。ケーブル長は、2.5mです。
 |
スキャナ仕様
| IDH7010B -07-SR | IDH7010B -07-NR | |
|---|---|---|
| 読取特性 | 標準レンジ | 近距離レンジ |
| 1次元シンボル | JAN/EAN-8/13、UPC-A/E、Interleaved 2 of 5(ITF)、Codabar(NW-7)、Code39、Code93、Code128 | |
| 2次元シンボル | QR Code、DataMatirx、DMRE | |
| 光源 | 白色LED照明、赤色LED拡散照明、十字レーザカーソル | |
| イメージセンサ | CMOS、グローバルシャッタ | |
| 解像度 | 1280 x 800 ピクセル | |
| 分解能 | 0.076 mm | |
| フレームレート | 50 fps | |
| ピクセルサイズ | 3 μm x 3 μm | |
| センサーサイズ | 1/4 インチ | |
| 視野 | 水平 31°、垂直 20° | |
| 読取距離 | Code128 0.076 mm 5.5～11 cm Code39 0.127 mm 3～20 cm DataMatirx 0.25 mm 2～22 cm QR Code 0.25 mm 2～22 cm QRCode 0.51 mm 1～45 cm Code128 0.51 mm 5.6～66 cm |
Code39 0.076 mm 1.5～6.0 cm Code39 0.127 mm 0.5～8 cm DataMatirx 0.127 mm 1.0～7 cm DataMatrix 0.25 mm 0～11 cm QRCode 0.127 mm 1.～7 cm |
| スキュー角 | ±60° | |
| ピッチ角 | ±60° | |
| コントラスト | MRD 20% | |
| プロトコル | Smart SDK、USB HID/CDC、シリアル、TCPクライント、TCPサーバ、FTP、HTTP、MELSEC/SLMP、Profinet、Ethernet/IP、ModeBus、UTP、Fins | |
| 電気・機械的特性 | ||
| 無線通信 | Bluetooth 5.0 BLE、クラス1 | |
| 通信距離 | 見通し 100 m | |
| バッテリ | 3,150 mAh、リチウムイオンバッテリ | |
| 充電時間 | ACアサプタ充電 4 時間、USB充電 8 時間 | |
| 読取回数 | 26,000 回 (満充電) | |
| 供給電圧 | 3.8 VDC | |
| 消費電流 | 1.1 W＠3.8 VDC（スタンバイモード） 6.4 W@3.8 VDC（ 動作モード） 0.8 W@3.8 VDC（スリープモード） |
|
| 読取確認 | ビーパー、LED、バイブレータ | |
| 焦点距離 | 6.7 mm | |
| レンズマウント | M 5.8 | |

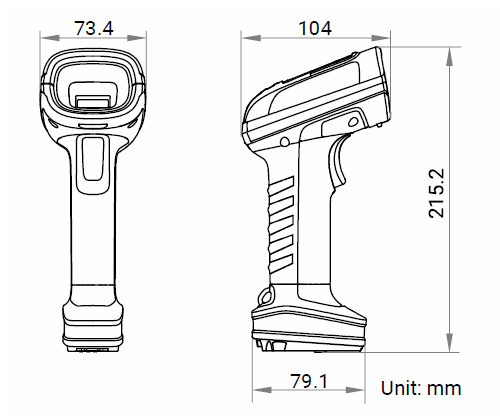

| 外形寸法 | 73.4 mm(L)×104 mm(W)×215.2 mm(H) | |
| 重量 | 410 g | |
| 環境特性 | ||
| 使用温度 | -20℃～+50℃ | |
| 保存温度 | -30℃～+60℃ | |
| 湿度 | 20 %～95%(非結露) | |
| 外乱光 | 0～100,000 lux | |
| 耐落下衝撃力 | 1.8mからコンクリート上に自然落下 | |
| 防塵・防滴 | IP65 | |
| 適合規格 | FCC Part15 Class B, CE EMC Class B. RoHS | |
 |
クレードル仕様
| IDA-H70-IBASE-01L | IDA-H70-IBASE-01U | |
|---|---|---|
| 通信特性 | ||
| Bluetooth | Bluetooth 5.0 BLE、クラス1 | |
| 通信距離 | 見通し 100 m | |
| インターフェイス | Fast Ethernet、RS232C、DC terminal | USB 2.0、DC terminal |
| プロトコル | Smart SDK、シリアル、TCPクライント、TCPサーバ、FTP、HTTP、MELSEC/SLMP、Profinet、Ethernet/IP、ModeBus、UTP、Fins | Smart SDK、USB HID/CDC |
| 電気・機械的特性 | ||
| 電 源 | 12 VDC～24 VDC | |
| 消費電流 | 7.5 W＠12 VDC | |

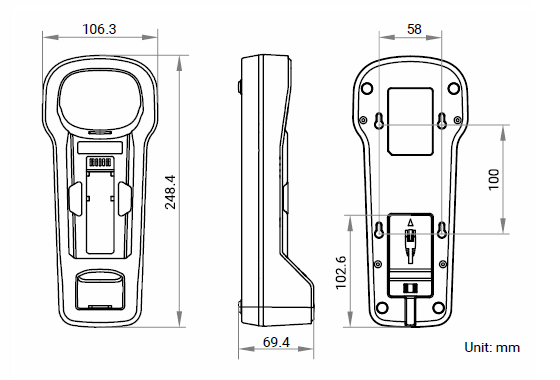

| 外形寸法 | 248.4 mm(L) × 106.3 mm(W) × 69.4 mm(H) | |
| 重量 | 380 g | |
| 環境特性 | ||
| 使用温度 | -20℃～+50℃ | |
| 保存温度 | -30℃～+60℃ | |
| 充電温度 | 0℃～+45℃ | |
| 湿度 | 20 %～95%(非結露) | |
| 耐落下衝撃力 | 1.8mからコンクリート上に自然落下 | |
| 適合規格 | FCC Part15 Class B, CE EMC Class B. RoHS | |
 |
| 品 名 | 型 番 | 標準価格(税別) | ネット価格(税別) |
|---|---|---|---|
コードレスDPMスキャナ (SR/USB) 標準SRレンジ、USB |
IDH7010B-07-SR-U | オープン価格 | お問合せ下さい |
コードレスDPMスキャナ (SR/LAN) 標準SRレンジ、LAN/RS232C |
IDH7010B-07-SR-L | オープン価格 | お問合せ下さい |
コードレスDPMスキャナ (NR/USB) 近距離NRレンジ、USB |
IDH7010B-07-NR-U | オープン価格 | お問合せ下さい |
コードレスDPMスキャナ (NR/LAN) 近距離NRレンジ、LAN/RS232C |
IDH7010B-07-NR-L | オープン価格 | お問合せ下さい |
LAN/RS232C クレードル ACアダプタ別売 |
IDA-H70-IBASE-01L | オープン価格 | お問合せ下さい |
USBクレードル Aアダプタ別売 |
IDA-H70-IBASE-01U | オープン価格 | お問合せ下さい |
ACアダプタ 12VDC/1A、100～240VAC |
KAITO-12V-1A | オープン価格 | お問合せ下さい |
